3 Монтаж
3.1 Подготовка к монтажу
При комплектной поставке радарного уровнемера с удлинением
антенны, на заводе выполняется калибровка, при которой
радарный датчик согласуется с удлинением антенны. Для
правильного измерения важно, чтобы радарный датчик
применялся только с соответствующим ему удлинением антенны,
поэтому на частях антенны обозначен серийный номер датчика.
Примечание:
Следует проверить соответствие датчика и удлинения антенны.
Использование датчика с несоответствующим удлинением
антенны ухудшает точность измерения.
Электромагнитные радарные сигналы являются
поляризованными, т.е. ориентированными в определенной
плоскости. В случае изогнутых удлинений антенны, а также в
случае исполнений с присоединением для подключения
продувочного воздуха, ось изгиба должна быть ориентирована в
этой плоскости поляризации. См. гл. "Порядок монтажа".
В случае очень длинных удлинений антенны или сильных
механических нагрузок следует предусмотреть подпорку.
1

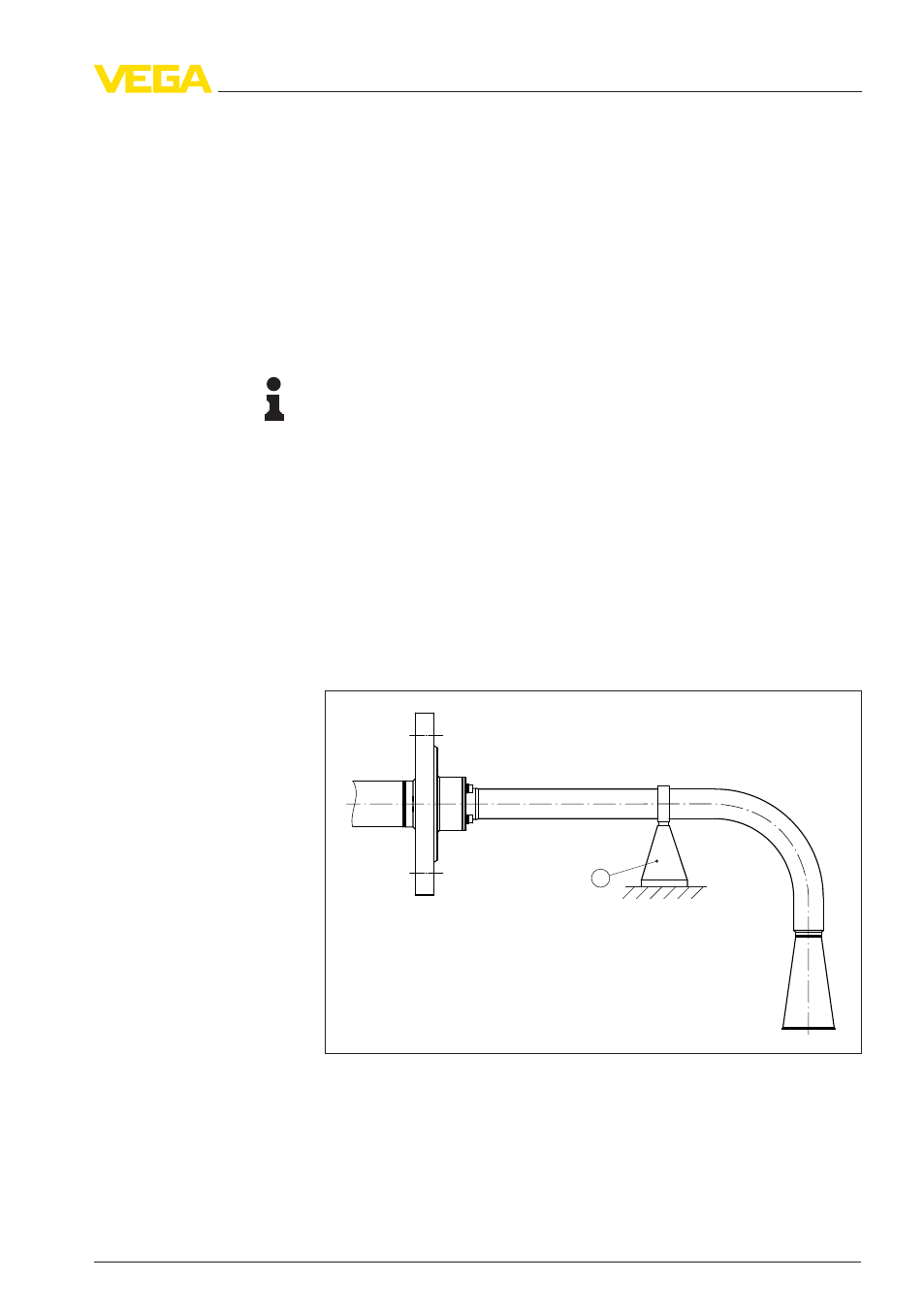

Рис. 4: Компенсация механических нагрузок с помощью подпорки
1 Подпорка
Для монтажа необходимы следующие инструменты:
l
Торцовый шестигранный ключ (размер 4)
Назначение
Плоскость поляриза-
ции
Подпорка
Инструменты
Удлинение антенны, до 450 °C • для VEGAPULS 62 и 68 7
