3.2 Указания по монтажу
Монтаж удлинения антенны должен выполняться с учетом не
только механических требований, но и микроволновых
критериев. Для надежной работы датчика требуется, чтобы
части удлинения антенны монтировались в правильном порядке
и положении, без зазоров.
Примечание:
Зазоры, дополнительные уплотнения или отверстия могут
вызывать значительные ложные эхосигналы. Поэтому
механическую конструкцию удлинения антенны изменять нельзя,
и невозможно удлинить или укоротить удлинение антенны.
Во время монтажа удлинение антенны может поворачиваться в
местах соединения. Поэтому сначала нужно скрепить части
винтами. Затягивать винты следует только после окончательной
ориентации положения.
3.3 Порядок монтажа односекционного
удлинения антенны
Односекционное удлинение антенны общей длиной до 800 мм
(31.5 in) поставляется смонтированным на датчике.
При большей длине удлинение антенны для транспортировки не
смонтировано на радарном датчике, и монтируется на месте
установки датчика.
Для монтажа выполнить следующее:
1 Радарный датчик и удлинение антенны соединить и
закрепить винтами
1 2

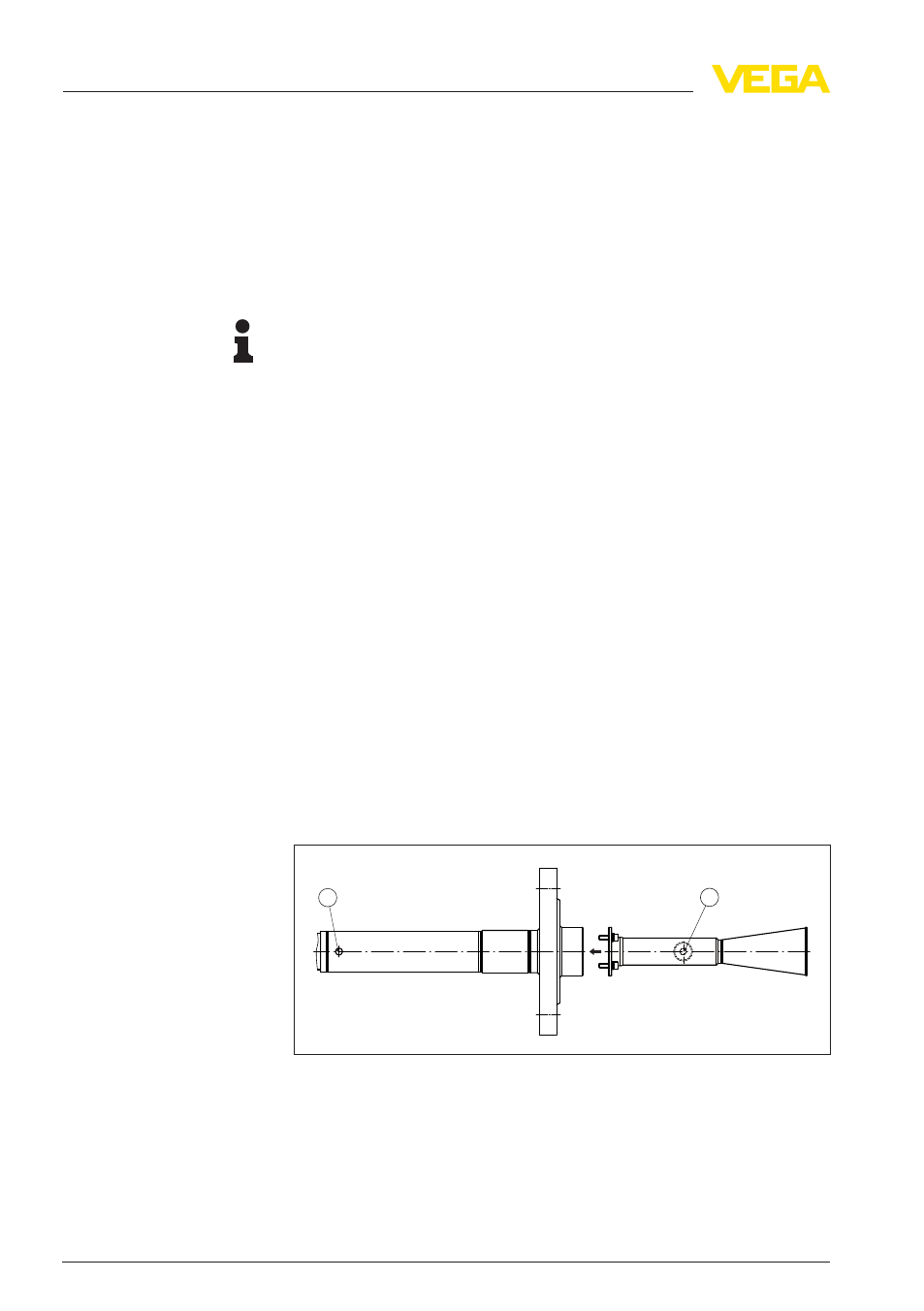

Рис. 5: Монтаж прямого удлинения антенны
1 Метка для плоскости поляризации
2 Присоединение для подключения продувочного воздуха
Монтаж без зазоров
Ориентация
8 Удлинение антенны, до 450 °C • для VEGAPULS 62 и 68
3 Монтаж
