6
Установка параметров
6
.1
Система настройки
1
2
3
4
5

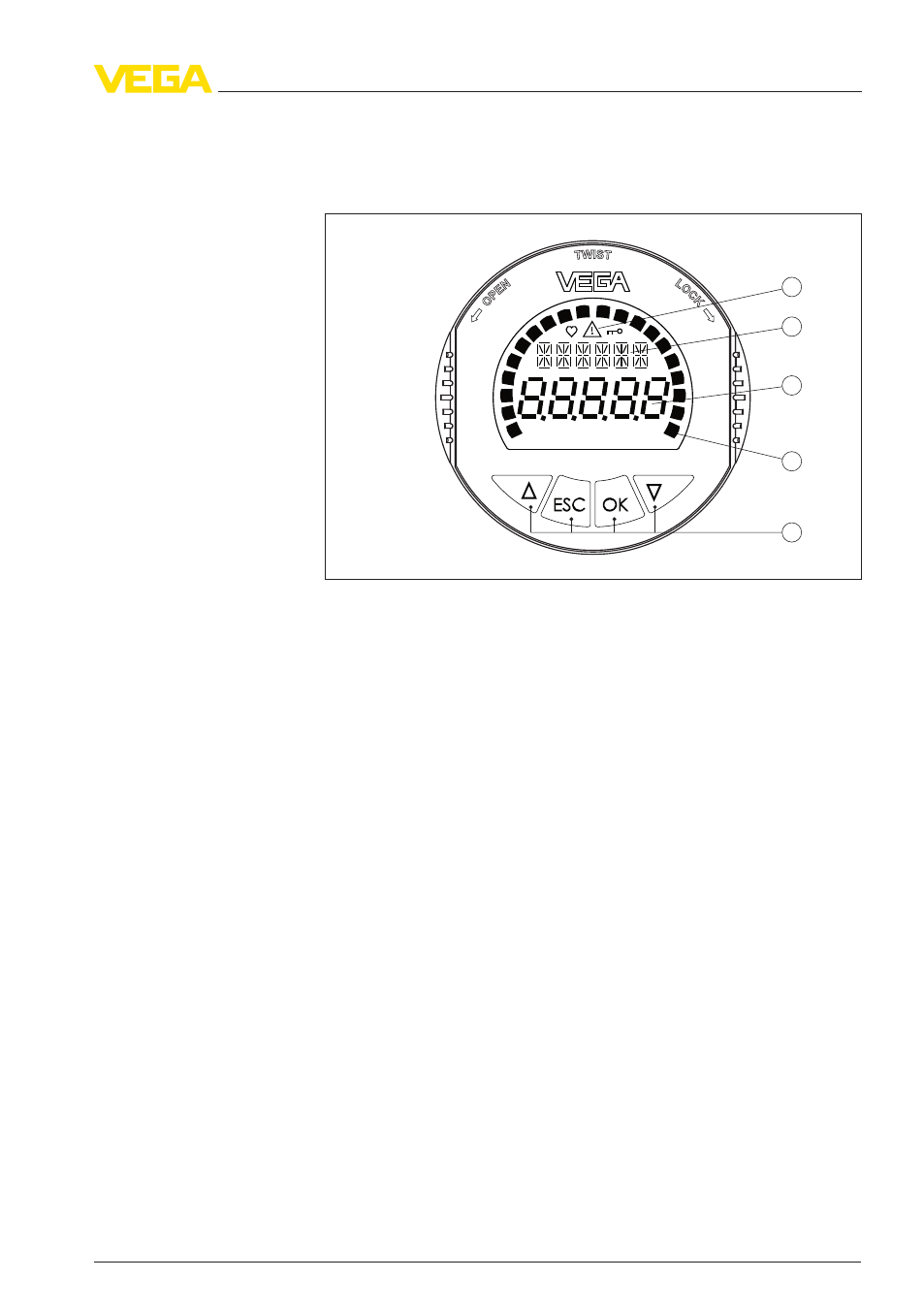

Рис. 16: Элементы индикации и настройки
1
Информация о статусе (режим HART, блокировка, сообщения об
ошибках)
2
Строка единиц и информации
3
Цифровая индикация измеренных значений
4
Гистограмма для квазианалоговой индикации измеренных значений
5
Клавиши настройки
Для настройки VEGADIS 62 служат четыре клавиши на передней
стороне. На ЖК-дисплее отображаются отдельные пункты меню.
Клавиши имеют следующие функции:
l
Клавиша [↑]:
-
на один пункт меню выше
-
увеличить текущее значение (инкрементирование)
l
Клавиша [ESC]:
-
отмена ввода
-
возврат к предыдущему меню
l
Клавиша [OK]:
-
переход к просмотру меню
-
подтверждение выбора меню
-
редактирование параметра
-
сохранение значения
l
Клавиша [↓]:
-
на один пункт меню ниже
-
уменьшить текущее значение (декрементирование)
Функции клавиш
