Страница 12: 4монтаж
4
Монтаж
4
.1
Общие указания
Использовать рекомендуемый кабель (см. "Подключение к
источнику питания") и туго затянуть кабельный ввод.
Для защиты устройства от попадания влаги рекомендуется
соединительный кабель перед кабельным вводом направить
вниз, чтобы влага от дождя или конденсата могла с него стекать.
Данные рекомендации применимы, прежде всего, при монтаже
на открытом воздухе, в помещениях с повышенной влажностью
(
например, там где осуществляется очистка), а также на
емкостях с охлаждением или подогревом.
4
.2
Указания по монтажу
VEGADIS
62 для монтажа на стене поставляется с соответ-
ствующей монтажной панелью.
62 mm
(2.44")
12 mm
(0.47")
7 mm
(0.28")
85 mm (3.35")

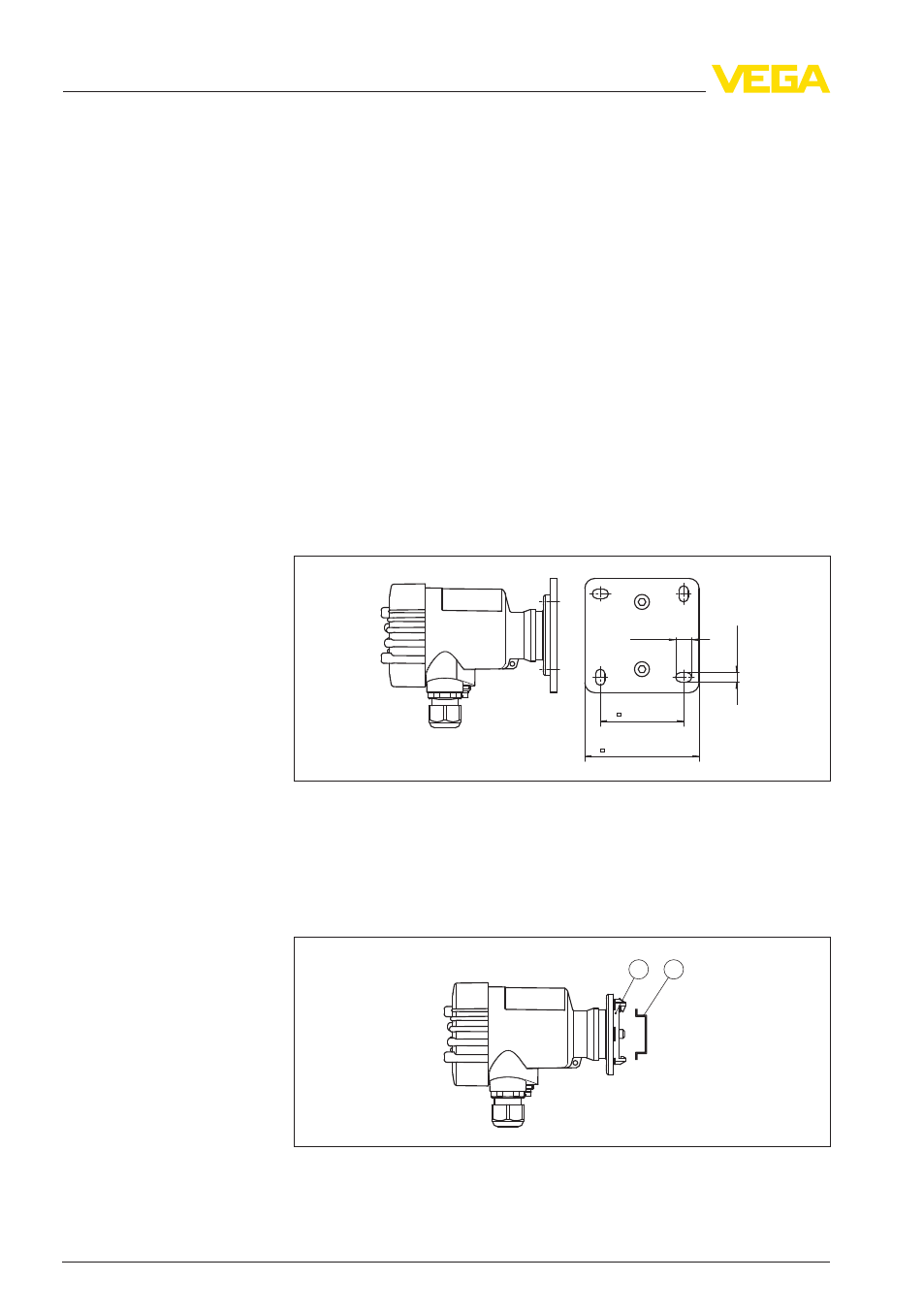

Рис. 3: VEGADIS 62 для монтажа на стене. Монтажная панель - вид снизу.
1
Установочные размеры
VEGADIS
62 для монтажа на несущей рейке поставляется с
соответствующим монтажным адаптером.
1
2
Рис. 4: VEGADIS 62 для монтажа на несущей рейке
1
Адаптер для несущей рейки
2
Несущая рейка
Влажность
Монтаж на стене
Монтаж на несущей
рейке
12
VEGADIS
62
