1
2
+
( )
(-)
3
4
+
( )
(-)
1
2
4
3

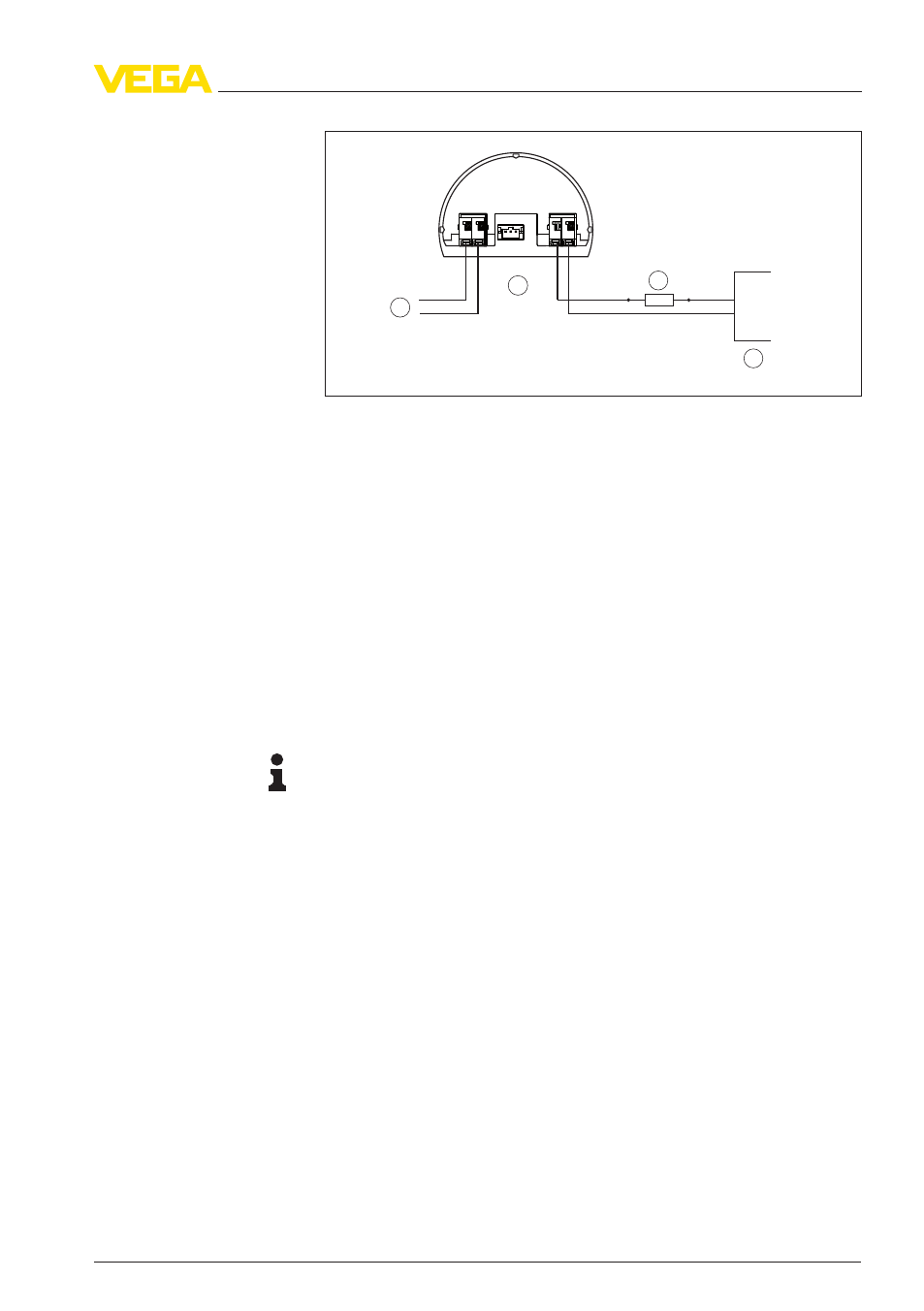

Рис. 10: Подключение VEGADIS 62 при низкоомном питании
1
Датчик
2
VEGADIS 62
3
Сопротивление HART > 150 Ом
4
Питание/Формирование сигнала
5
.5
Подключение в многоточечном режиме
HART
На следующих рисунках схематично показано применение
VEGADIS
62 вместе с одним датчиком HART. При низкоомном
питании всегда требуется сопротивление HART в сигнальной
линии, которое обязательно должно быть подключено между
источником питания и VEGADIS 62.
Примечание:
При питании от устройства формирования сигнала VEGAMET
такое сопротивление в сигнальную линию можно не устанавли-
вать, поскольку такое сопротивление уже имеется в устройстве
формирования сигнала.
Подключение при низ-
коомном питании
VEGADIS
62
19
5 Подключение к источнику питания
36469
-
RU
-120521
