1
2
+
( )
(-)
3
4
+
( )
(-)
1
2
4
3

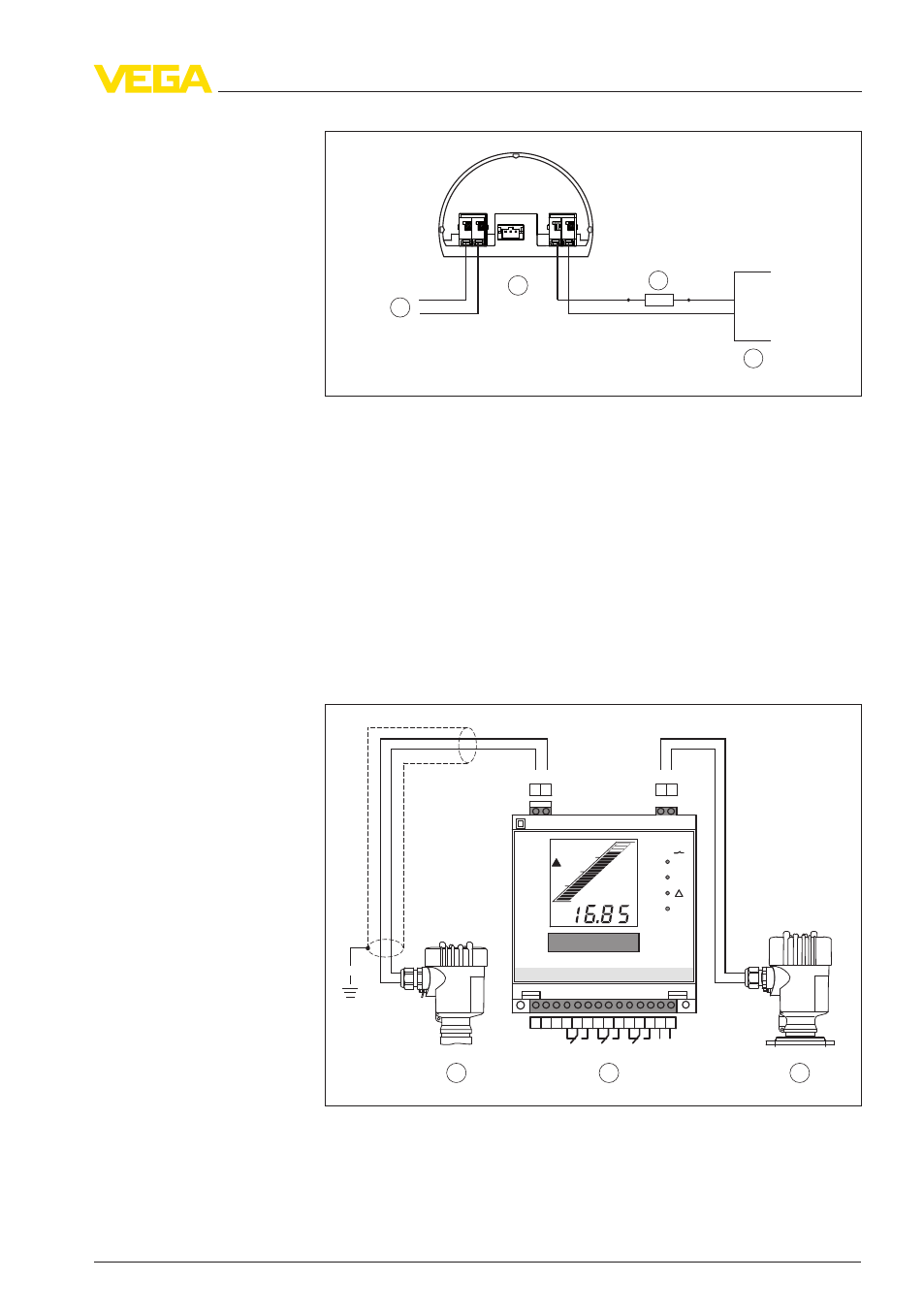

Рис. 13: Подключение VEGADIS 62 при низкоомном питании
1
Датчик
2
VEGADIS 62
3
Сопротивление HART > 150 Ом
4
Питание/Формирование сигнала
5
.6
Подключение к устройству формирования
сигнала
На следующих рисунках упрощенно показано подключение
VEGADIS
62 к устройству формирования сигнала VEGAMET или к
четырехпроводному датчику с активным выходом 4 … 20 mA.
+ -
1
2
+ -
3
4
18 17 16 15 14 13 12 11 10 9 8 7 6 5
N- L1+
on
1
2
1
2
%
1
2
3
Рис. 14: Подключение VEGADIS 62 как внешнего индикатора к устройству
формирования сигнала или четырехпроводному датчику.
1
Датчик
2
Устройство формирования сигнала
3
VEGADIS 62
Подключение при низ-
коомном питании
VEGADIS
62
21
5 Подключение к источнику питания
36469
-
