5
.3
Схема подключения
1
2
+
( )
(-)
3
4
+
( )
(-)
1
2
3

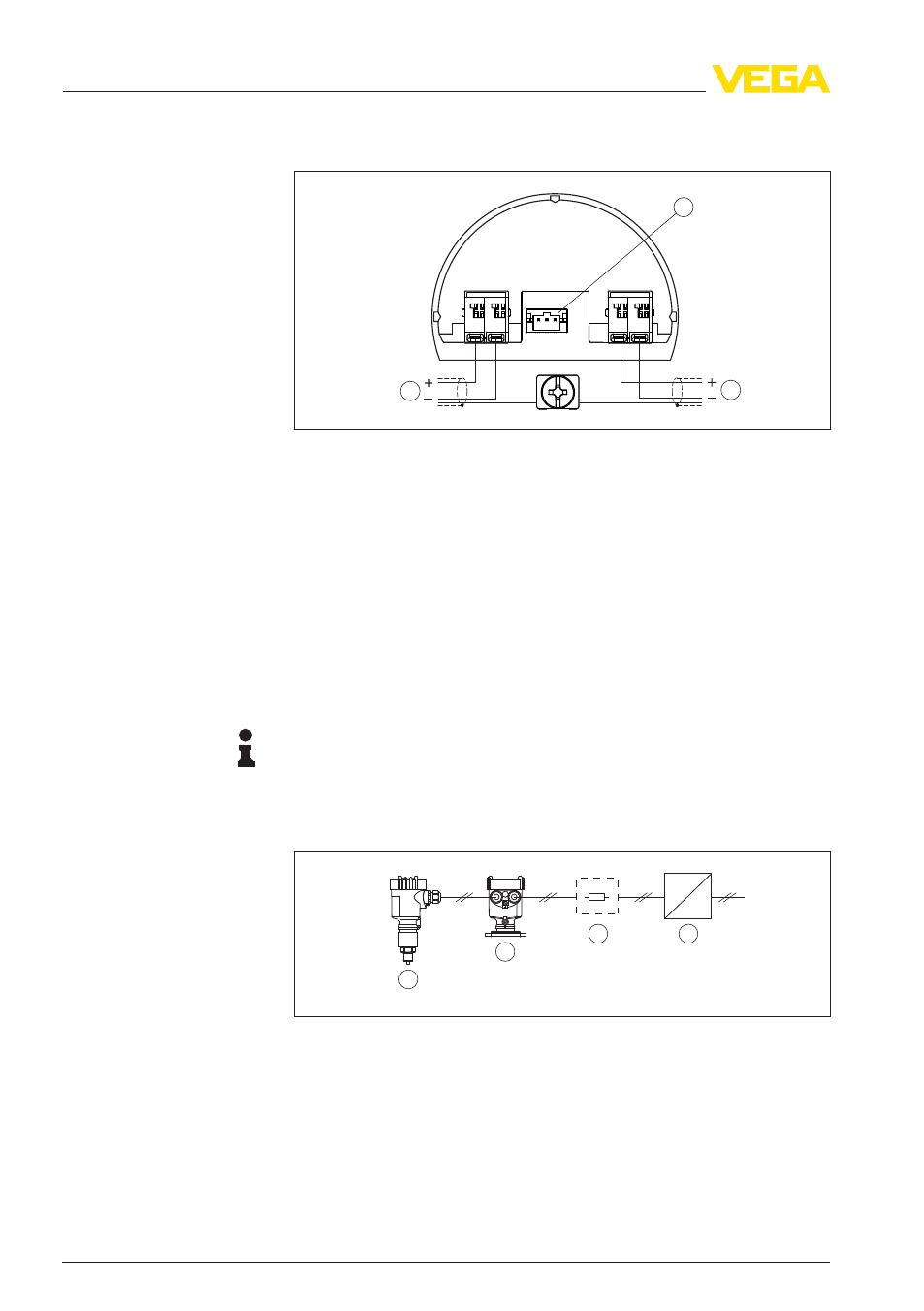

Рис. 8: Схема подключения VEGADIS 62
1
К датчику
2
К источнику тока
3
Контактный зажим для соединительной линии к модулю индикации и
настройки
5
.4
Подключение в стандартном режиме HART
На следующих рисунках схематично показано применение
VEGADIS
62 вместе с одним датчиком HART. При низкоомном
питании всегда требуется сопротивление HART в сигнальной
линии, которое обязательно должно быть подключено между
источником питания и VEGADIS 62.
Примечание:
При питании от устройства формирования сигнала VEGAMET
такое сопротивление в сигнальную линию можно не устанавли-
вать, поскольку такое сопротивление уже имеется в устройстве
формирования сигнала.
~
=
1
2
4
3
Рис. 9: VEGADIS 62 в соединении с отдельным датчиком
1
Датчик
2
VEGADIS 62
3
Сопротивление HART > 150 Ом (требуется при низкоомном питании)
4
Питание/Формирование сигнала
