10 Приложение
VEGABAR 54 • Foundation Fieldbus - с климатической компенсацией
36791-R
U-130320
VEGABAR 54, гигиеническое присоединение 1
RI
44,5 mm (1.75"
)
G1 A
GK
67,5 mm (2.66"
)
ø 52 mm
(2.05")
SW41
CI CD
44,5 mm (1.75"
)
45 mm (1.77"
)
ø 50,5 mm
(1.99")
ø 36 mm
(1.42")

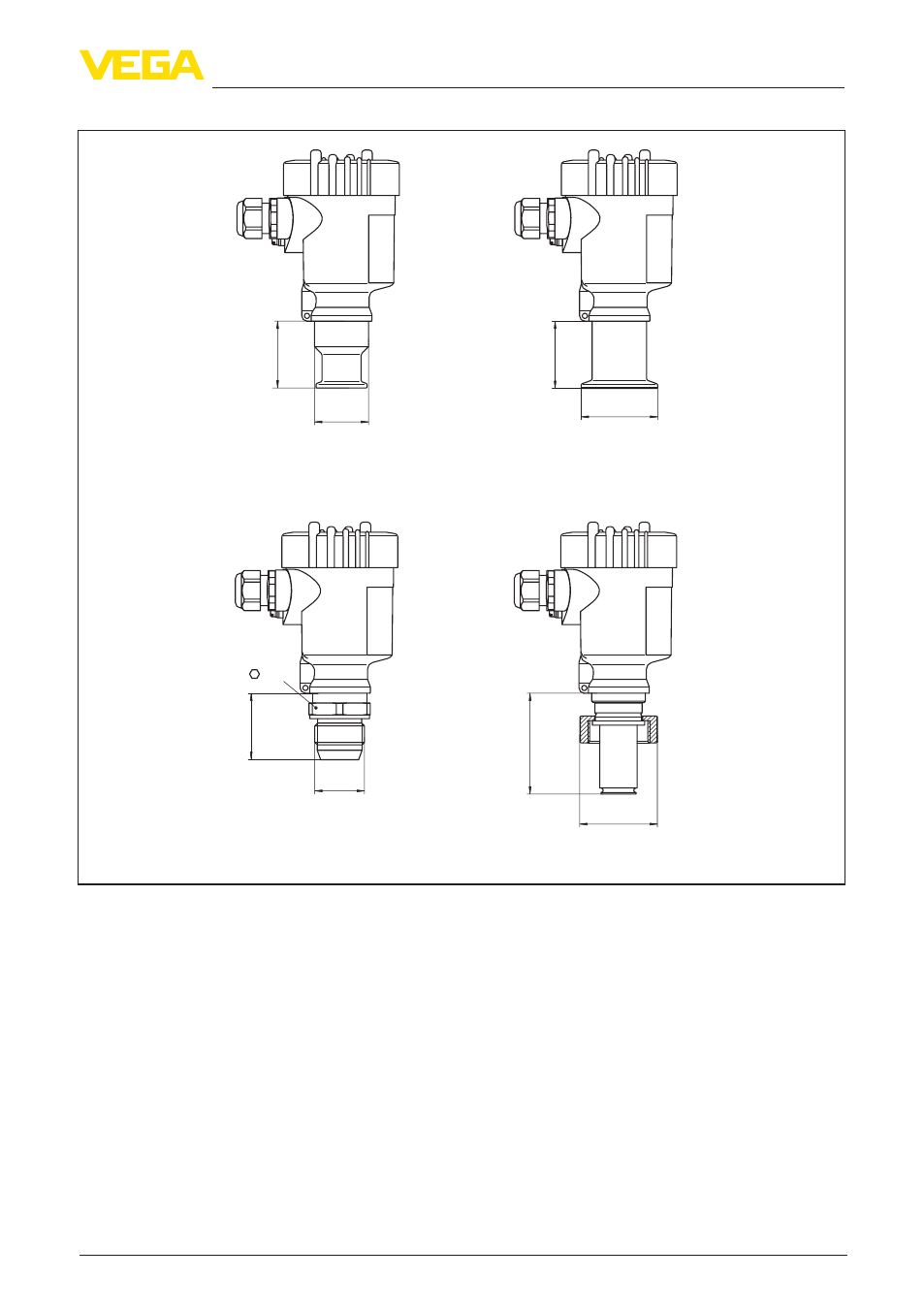

Рис. 35: VEGABAR 54, гигиеническое присоединение: CI = зажим DN15-20 по DIN 32676, CD = зажим 1" по
DIN 32676, ISO 2852, GK = G1 A конус 40° заподлицо, RI = присоединение Ingold
