19

5 Подключение к источнику питания

VEGABAR 54 • Foundation Fieldbus - с климатической компенсацией

36791-R

U-130320

Информация:

Кабельный ввод можно монтировать в любой из трех позиций

со смещением на 90°. Просто вставить кабельный ввод вместо

заглушки в подходящее резьбовое отверстие.
4. Провода подключить в соответствии с нумерацией,

показанной в п."Одно-/двухкамерный корпус"

5. Экран подключить к внутренней клемме заземления, а

внешнюю клемму заземления сверху на корпусе соединить с

выравниванием потенциалов.

6. Туго затянуть гайку кабельного ввода. Уплотнительное

кольцо должно полностью облегать кабель.

7. Снова надеть монтажную планку и затянуть винты.
Электрическое подключение в выносном корпусе выполнено.

5.3 Схема подключения (однокамерный

корпус)

Рисунки ниже действительны для исполнения без

взрывозащиты, а также для исполнения Ex ia.

I²C

3

4

5

1

2

Display

Typ:

1 2

5 6 7 8

Bus

Sim.

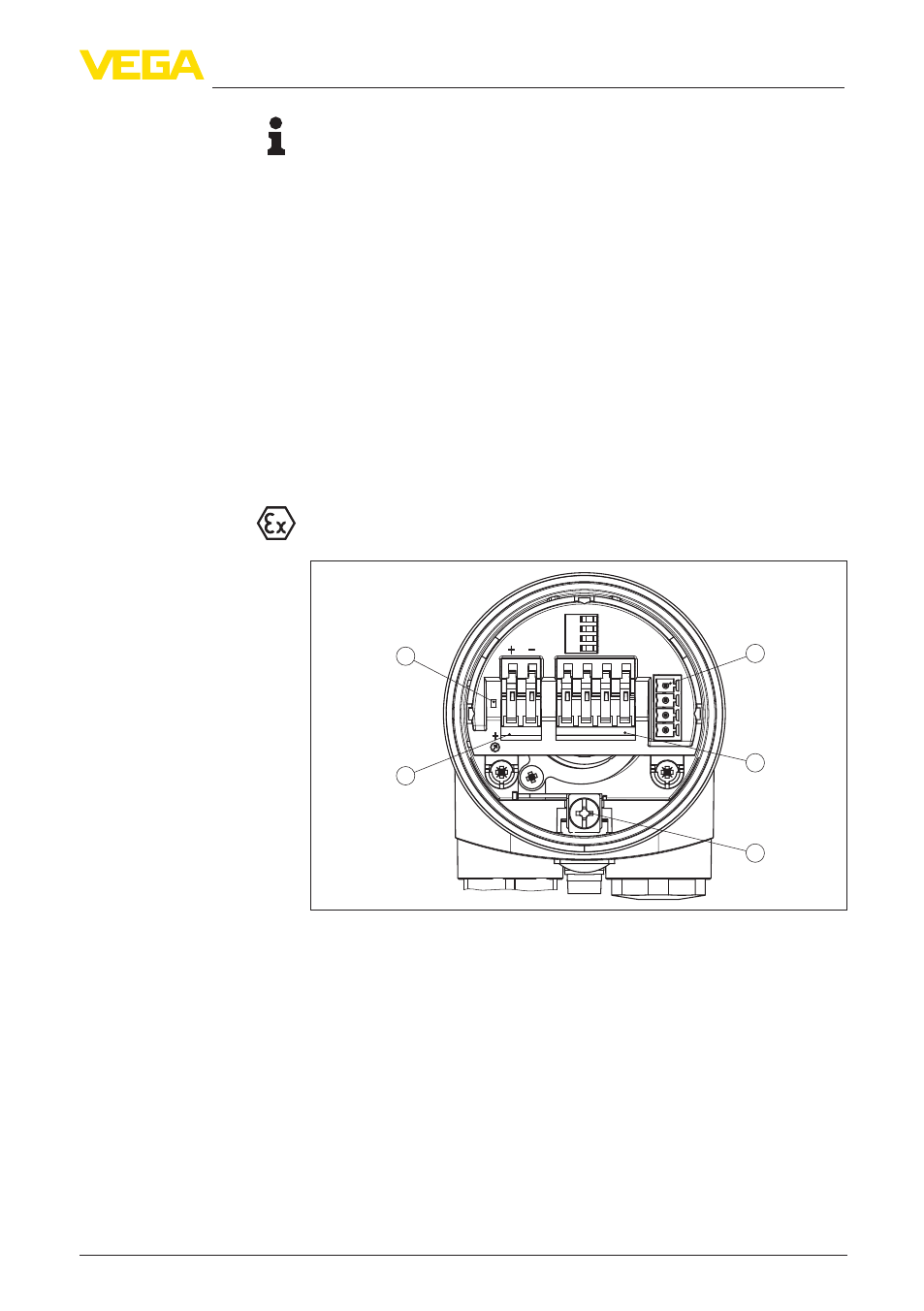

Рис. 9: Отсек электроники и подключения (однокамерный корпус)
1 Разъем для VEGACONNECT (интерфейс I²C)

2 Пружинные контакты для подключения выносного индикатора

VEGADIS 61

3 Клемма заземления для подключения экрана кабеля

4 Контакты для подключения Foundation Fieldbus

5 Переключатель моделирования ("on" = режим работы с разрешением

моделирования)

Отсек электроники и

подключения
