VEGA VEGABAR 54 Foundation Fieldbus - climate compensated - Инструкция (Страница 21)

21
5 Подключение к источнику питания
VEGABAR 54 • Foundation Fieldbus - с климатической компенсацией
36791-R
U-130320
1
2
3
Display
1 2 I2C

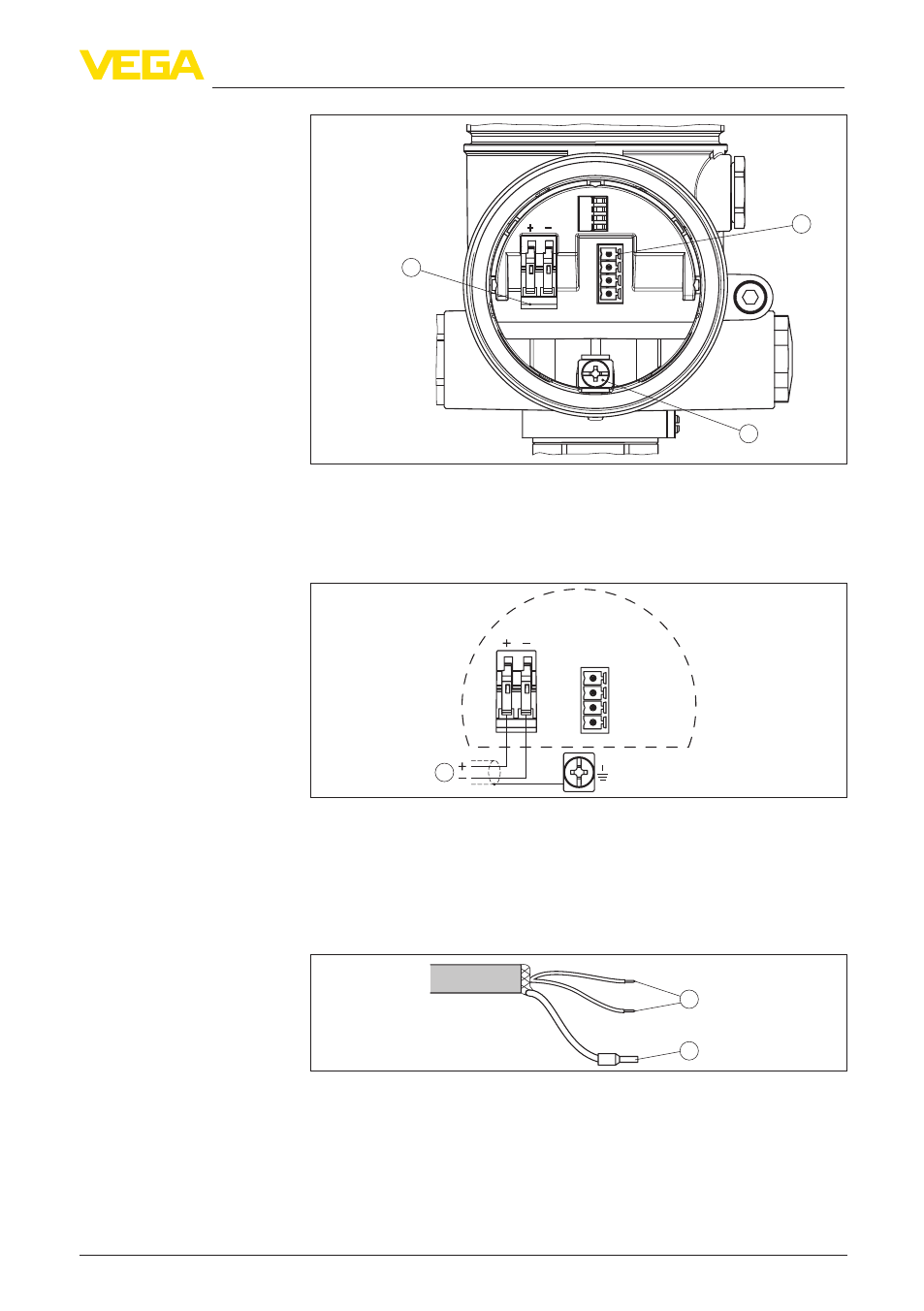

Рис. 12: Отсек подключения (двухкамерный корпус)
1 Пружинные контакты для источника питания
2 Разъем для VEGACONNECT (интерфейс I²C)
3 Клемма заземления для подключения экрана кабеля
I2C
1
1 2
Рис. 13: Схема подключения (двухкамерный корпус)
1 Питание, выход сигнала
5.5 Схема подключения - исполнение IP 66/
IP 68, 1 bar
1
2
Рис. 14: Назначение проводов соединительного кабеля
1 Коричневый (+) и голубой (-): к источнику питания или системе
формирования сигнала
2 Экранирование
Отсек подключения
Схема подключения
Назначение прово-
дов соединительного
кабеля
