10 Приложение
VEGABAR 54 • Foundation Fieldbus - с климатической компенсацией
36791-R
U-130320
90 %
100 %
10 %
t
t
T
A
t
t
S
2
1

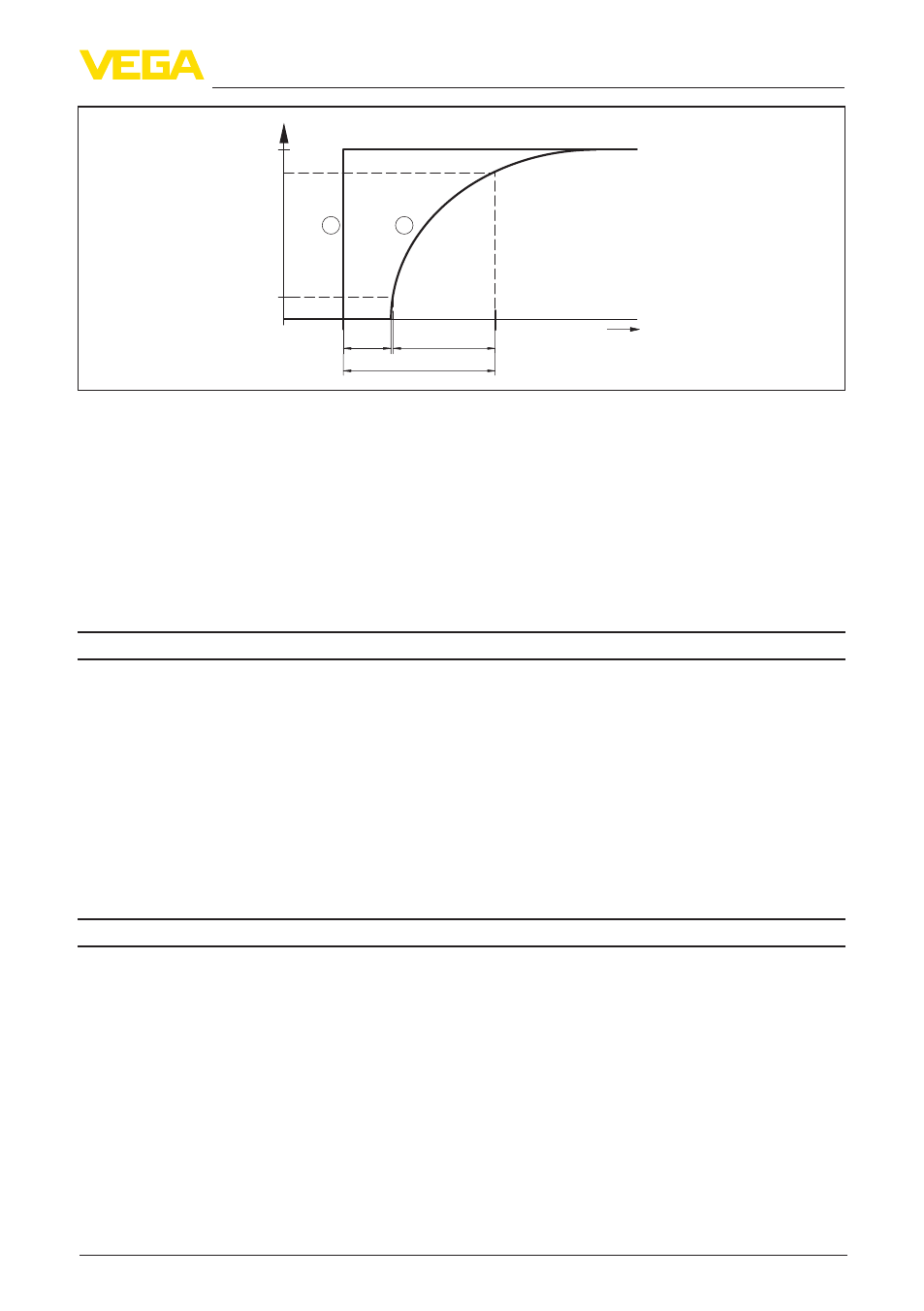

Рис. 23: Скачкообразное изменение параметров процесса. t
T
: время нечувствительности; t
A
: время
нарастания; t
S
: время реакции на скачкообразное изменение
1 Параметр процесса
2 Выходной сигнал
Время нечувствительности
≤ 150 ms
Время нарастания сигнала
≤ 100 ms (10 … 90 %)
Время реакции на скачок
≤ 250 ms (ti: 0 s, 10 … 90 %)
Демпфирование (63 % входной вели-
чины)
0 … 999 с, устанавливаемое
Дополнительное выходное значение - температура
Формирование сигнала осуществляется через выходной сигнал HART в многоточечном
режиме, Profibus PA и Foundation Fieldbus.
Диапазон
-50 … +150 °C (-58 … +302 °F)
Разрешающая способность
1 °C (1.8 °F)
Точность
Ʋ в диапазоне 0 … +100 °C
(+32 … +212 °F)
±3 K
Ʋ в диапазоне -50 … 0 °C
(-58 … +32 °F) и +100 … +150 °C
(+212 … +302 °F)
typ. ±4 K
Входная величина
Установка
Диапазон установки Min./Max. относительно номинального диапазона:
Ʋ Процентное значение
-10 … 110 %
Ʋ Значение давления
-20 … 120 %
Диапазон установки нуля/диапазона относительно номинального диапазона:
Ʋ Нуль
-20 … +95 %
Ʋ Диапазон
-120 … +120 %
10)
Ʋ Разность между нулем и диапазо-
ном
max. 120 % номинального диапазона
10)
Значения меньше -1 бар установить невозможно.
