6 Начальная установка с помощью модуля индикации и настройки PLICSCOM
VEGABAR 54 • Foundation Fieldbus - с климатической компенсацией
36791-R
U-130320

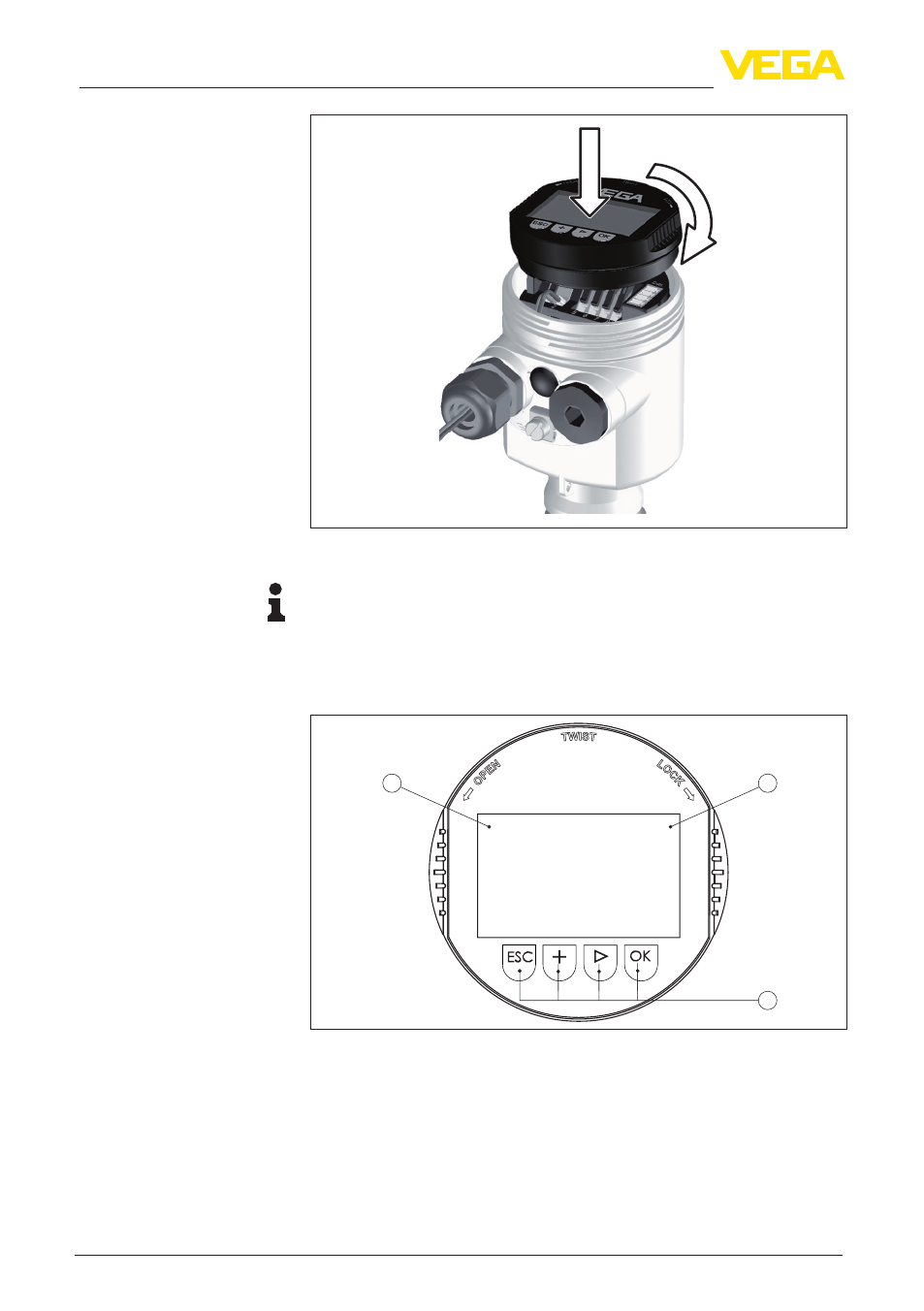

Рис. 19: Установка модуля индикации и настройки
Примечание:
При использовании установленного в устройстве модуля
индикации и настройки для местной индикации требуется более
высокая крышка корпуса с прозрачным окошком.
6.3 Система настройки
2
3
1
1.1
Рис. 20: Элементы индикации и настройки
1 ЖК-дисплей
2 Индикация номера пункта меню
3 Клавиши настройки
•
Клавиша [OK]:
– переход к просмотру меню
– подтверждение выбора меню
– редактирование параметра
Функции клавиш
