2
1
3

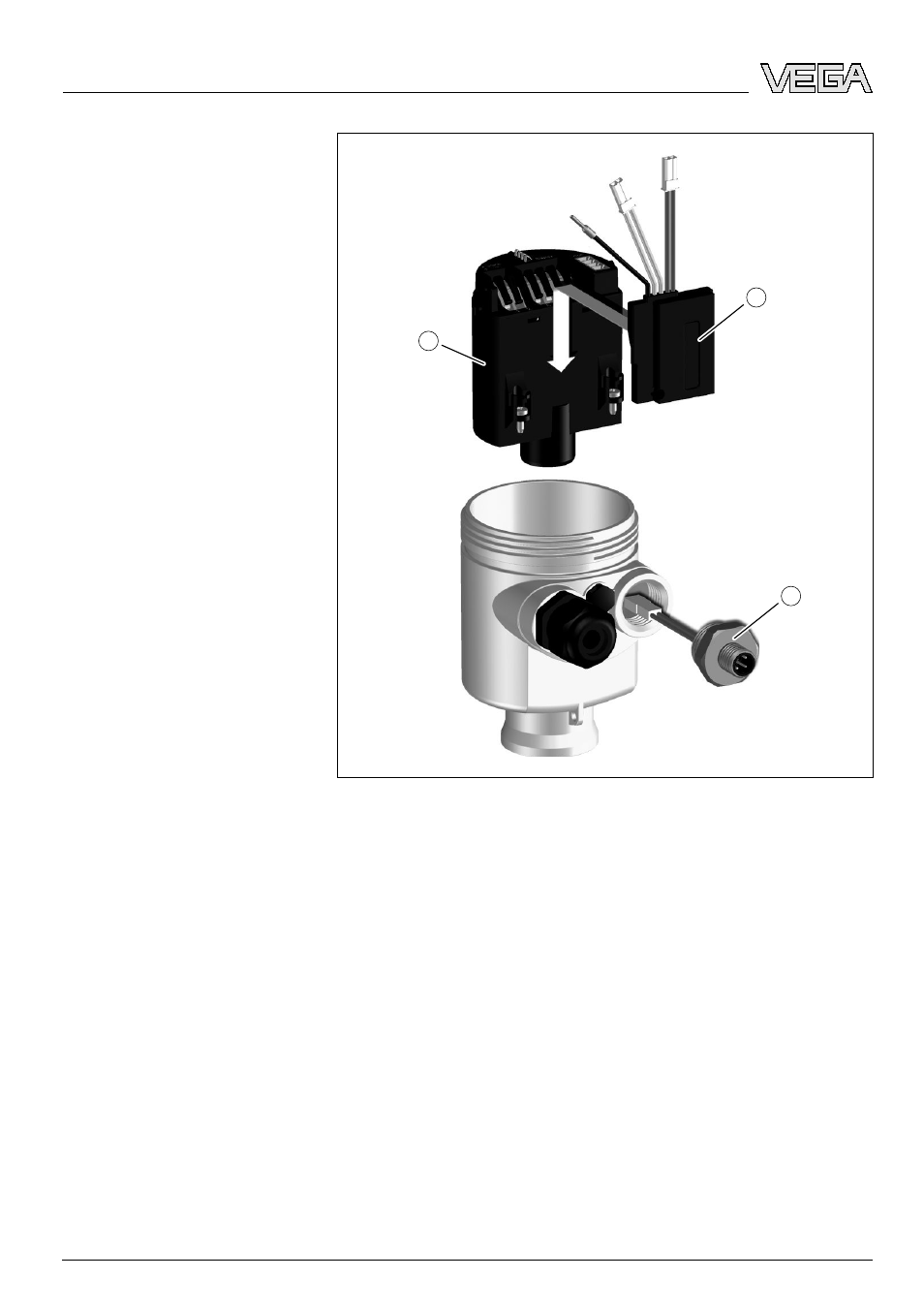

Рис. 2: Монтаж термостата
1
Термостат
2
Кабельный ввод
3
Блок электроники
Выполнить следующее:
1
Термостат насадить на блок электроники.
2
Удалить заглушки с двух резьбовых отверстий.
3
Соединительный кабель ввести в корпус.
4
Ввернуть кабельный ввод.
5
Затянуть кабельный ввод (3 Нм).
4
.4
Монтаж блока электроники
1
Аккуратно вставить блок электроники.
2
С помощью отвертки завинтить и затянуть оба
крепежных винта.
Порядок монтажа
8
Подогрев модуля индикации и настройки PLICSCOM
Монтаж
31708
-RU
-070423
