4
Монтаж
4
.1
Подготовка к монтажу
Для монтажа требуются следующие инструменты:
l
Гаечный ключ SW 24
l
Плоская отвертка (3 мм)
4
.2
Демонтаж блока электроники
Выполнить следующее:
1
Отключить питание.
2
Отвинтить крышку отсека электроники.
3
Отключить провода от контактов в соответствии с
руководством по эксплуатации датчика.
4
Ослабить оба крепежных винта (2).
2
1

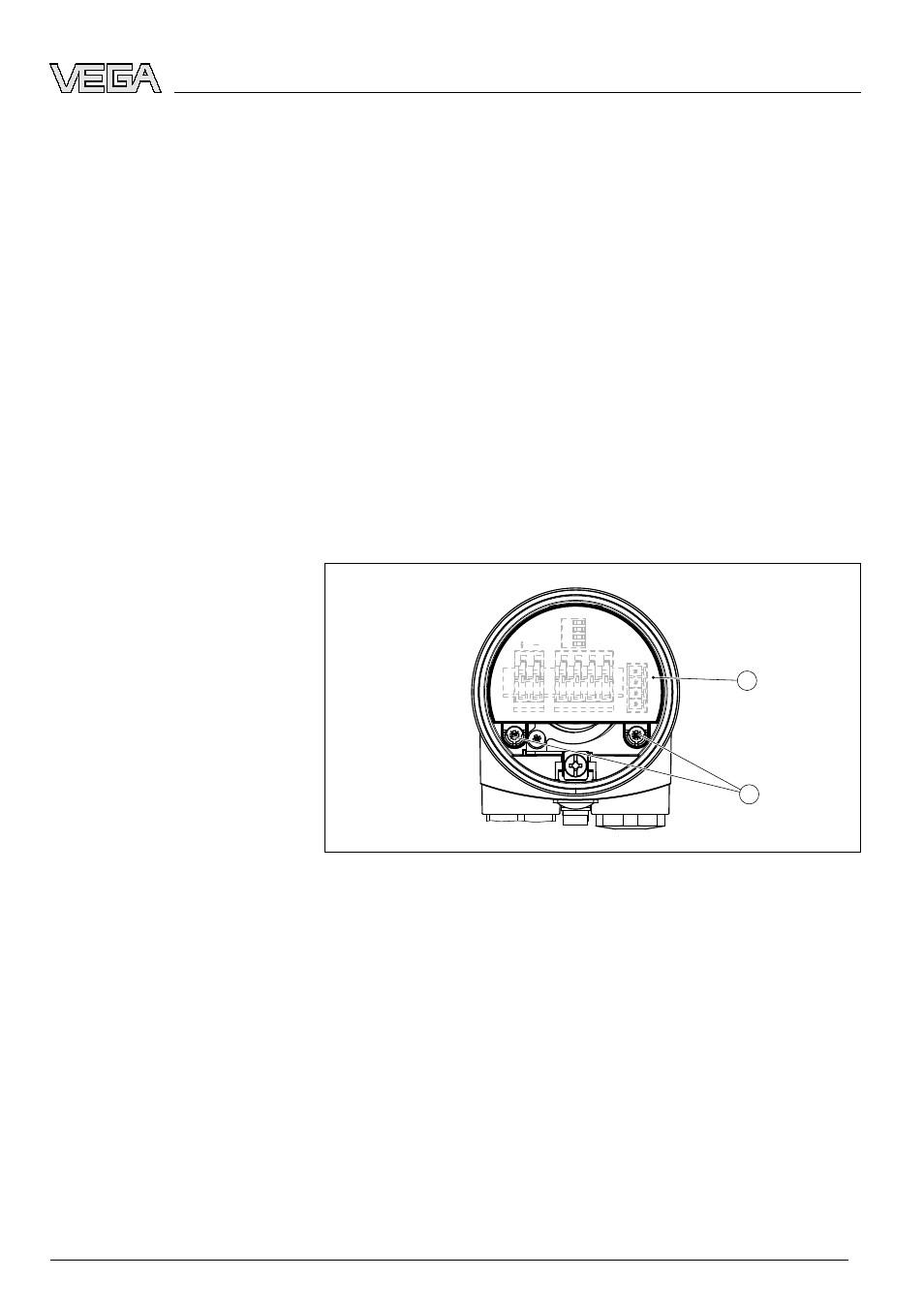

Рис. 1: Крепежные винты
1
Блок электроники
2
Крепежные винты (2 шт.)
5
Вынуть блок электроники, удерживая его за рычажки.
4
.3
Монтаж термостата
Монтаж термостата необходим только в случае
дооборудования датчика подогревом.
Инструменты
Порядок монтажа
Подогрев модуля индикации и настройки PLICSCOM
7
Монтаж
31708
-
RU
-070423
