5
.3
Штекерный разъем
4
1
2
3

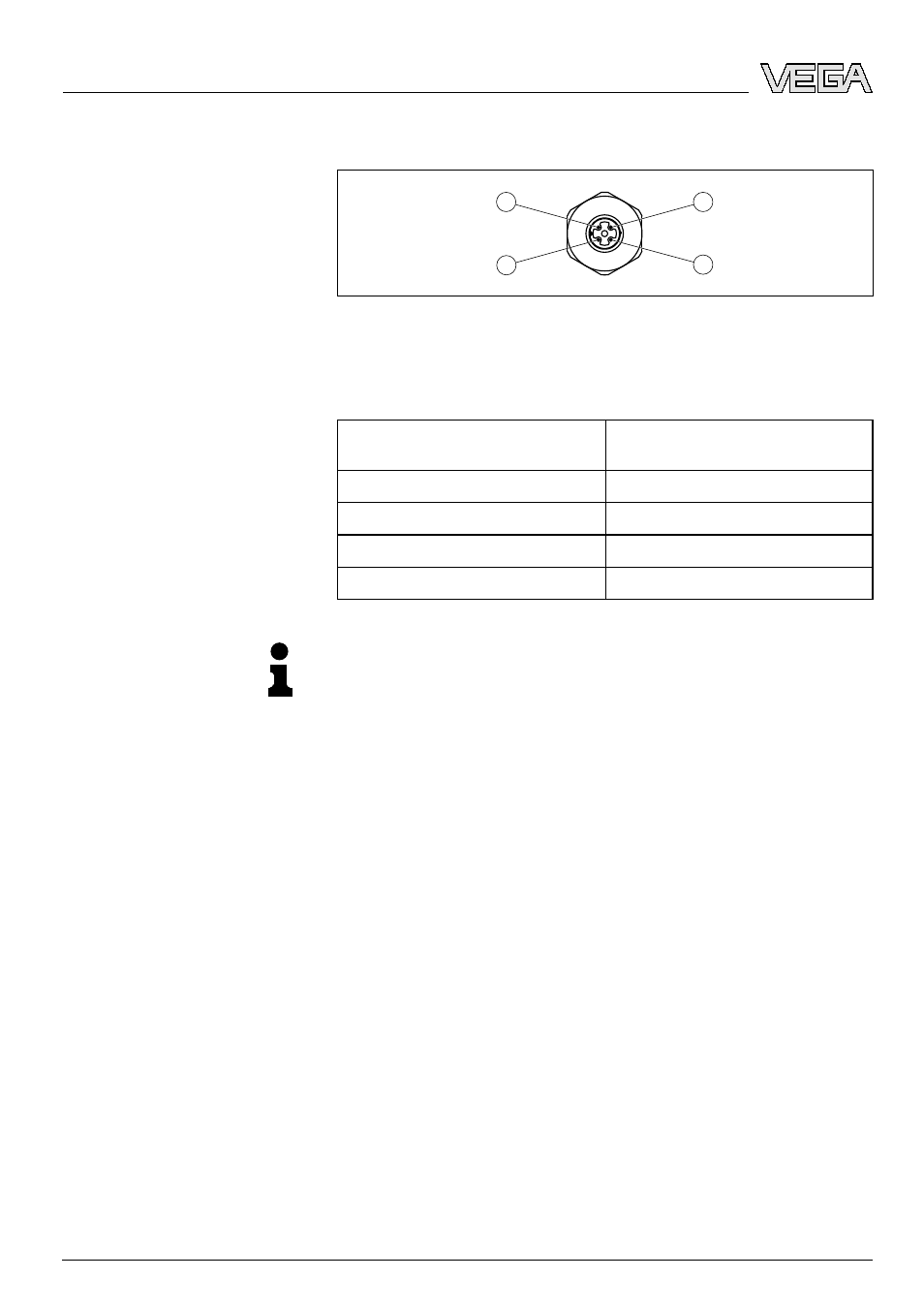

Рис. 5: Вид на штекерный разъем для 4 … 20 mA/HART
1
- (Pin 1)
2
+ (Pin 2)
3
не используется (Pin 3)
4
не используется (Pin 4)
Штырьковый вывод
Цвет соединительного кабеля
в датчике
Pin 1
Зеленый
Pin 2
Зеленый
Pin 3
не используется
Pin 4
не используется
Рекомендация:
Рекомендуется готовый соединительный кабель длиной,
например, 25 м, арт. № ASL.1SC.
Штекер M12x1
12
Подогрев модуля индикации и настройки PLICSCOM
Подключение к источнику питания
31708
-RU
-070423
