2
Черный заземляющий провод (6) подключить к винту
заземления (5).
3
Зеленые кабели к кабельному вводу (4) вставить
вместе с зелеными кабелями к термостату (7).
4
Красные кабели к модулю PLICSCOM (2) вставить
вместе с красными кабелями к термостату (3).
5
Штекерный разъем ввести в полость перед блоком
электроники.
6
Установить модуль индикации и настройки PLICSCOM
(1)
в желаемое положение на электронике (возможны
четыре положения со сдвигом на 90°).
7
Слегка нажав на модуль PLICSCOM (1), повернуть его
вправо до щелчка.

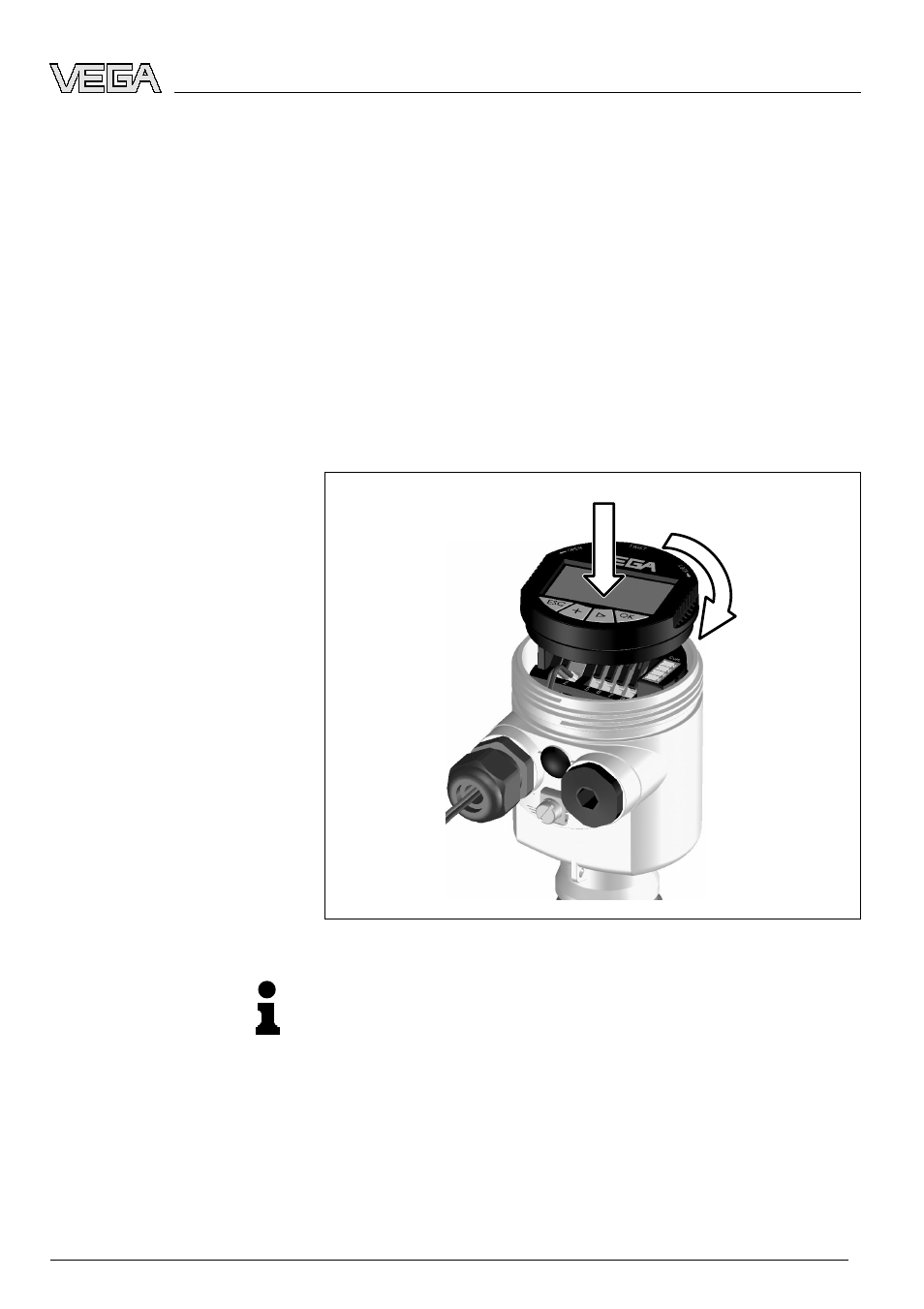

Рис. 4: Установка модуля PLICSCOM
Примечание:
При использовании установленного в датчике модуля
PLICSCOM
для местной индикации требуется более
высокая крышка корпуса со смотровым окошком.
