5 Подключение к источнику питания
5 .1 Подготовка к подключению
См. Руководство по эксплуатации датчика.
Питание подогрева должно обеспечиваться малым
функциональным напряжением с безопасной развязкой
соотв. VDE 0106 ч. 101. Прочую информацию см. в п.
"
Технические данные".
5 .2 Порядок подключения
1 Соединительные провода подключить согласно
руководству по эксплуатации соответствующего
датчика.
2
3
4
5
1
7
6

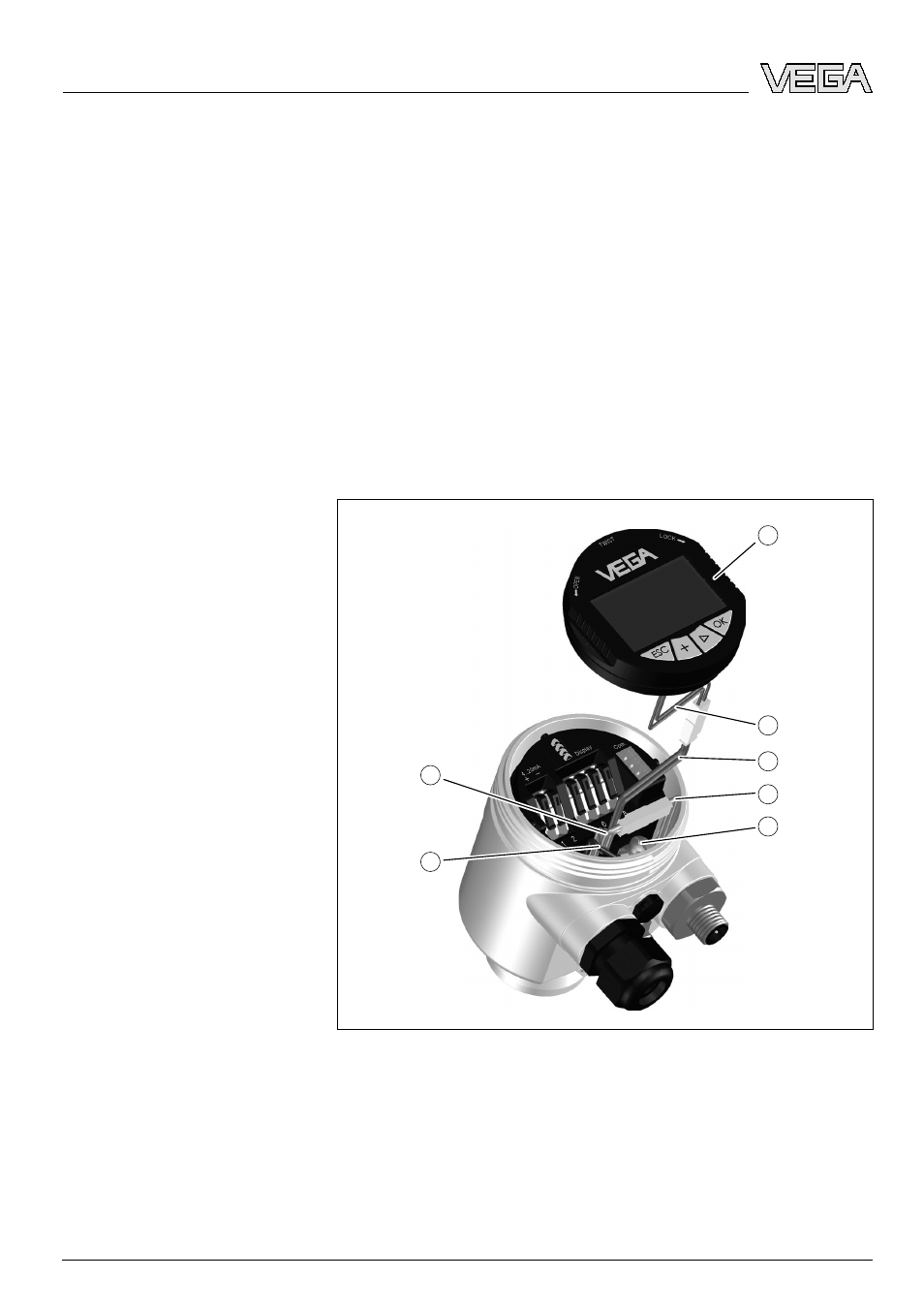

Рис. 3: Подключение датчика в цоколе выносного корпуса
1
Модуль индикации и настройки PLICSCOM
2 Соединительные кабели к PLICSCOM (красные)
3 Соединительные кабели к термостату (красные)
4 Соединительные кабели к кабельному вводу (зеленые)
5 Винт заземления
6 Заземляющий кабель к термостату (черный)
7 Соединительные кабели к термостату (зеленые)
10 Подогрев модуля индикации и настройки PLICSCOM
