Мертвая зона (стержневое исполнение)
-
сверху 80 mm (3.15 in)
-
снизу 0 mm
Мертвая зона (тросовое исполнение)
-
сверху 150 mm (5.91 in)
-
снизу 250 мм, (натяжной груз) + 100 мм
2
4
5
3
1
2
4
3
1

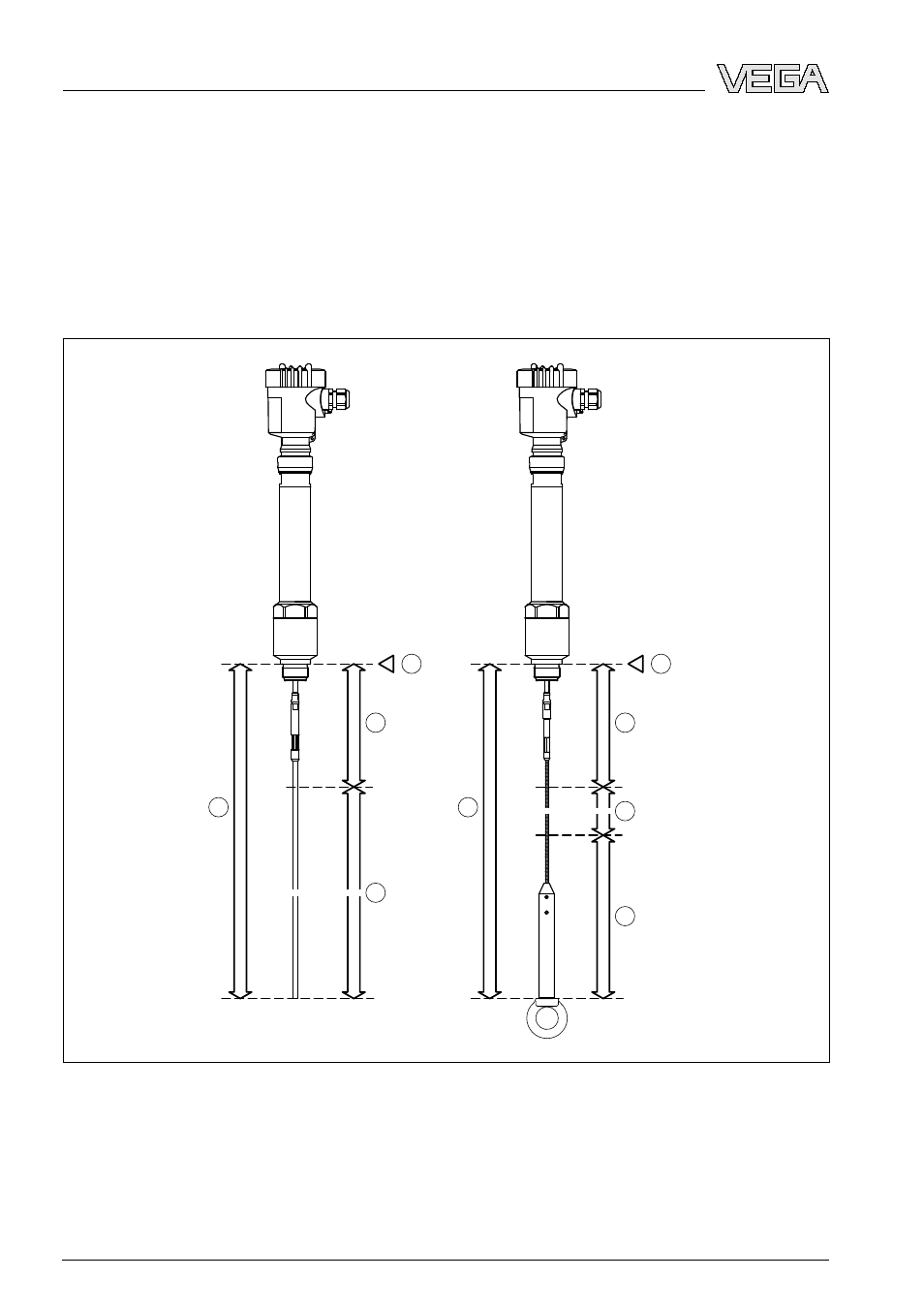

Рис. 25: Диапазон измерения VEGAFLEX 66 (исполнение с тросом или стержнем)
1
Базовая плоскость
2 Длина измерительного зонда
3 Диапазон измерения
4 Верхняя мертвая зона
5 Нижняя мертвая зона (только для тросового исполнения)
