Display
1 2 I²C

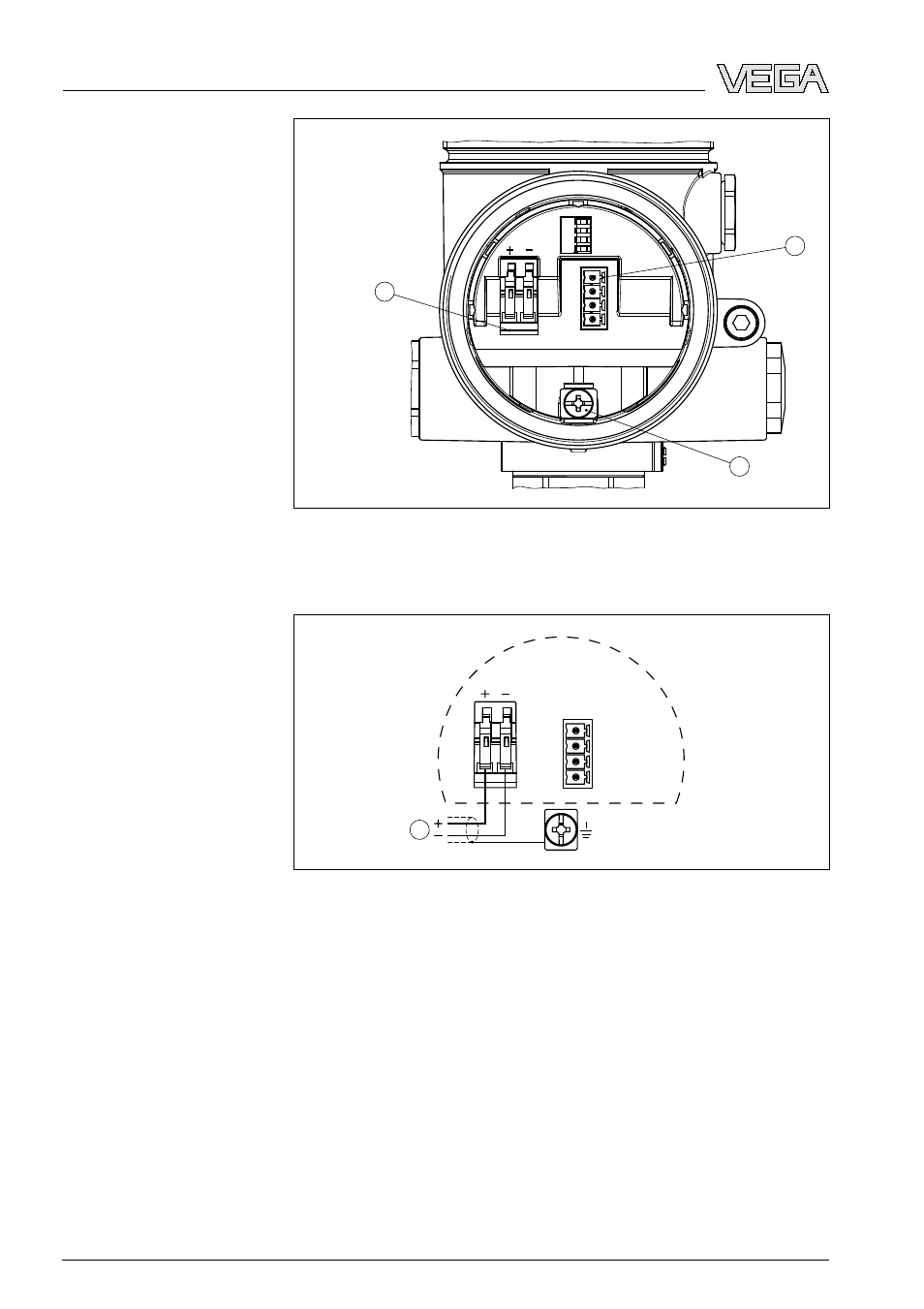

Рис. 13: Отсек подключения (двухкамерный корпус)
1
Разъем для VEGACONNECT (интерфейс I²C)
2 Клемма заземления для подключения экрана кабеля
3 Подпружиненные контакты для источника питания
I2C
1
1 2
Рис. 14: Схема подключения (двухкамерный корпус)
1
Питание/Выход сигнала
Отсек подключения
Схема подключения
