5.6 Схема подключения - исполнение IP 66/
IP 68, 1 bar
+
-
1
2

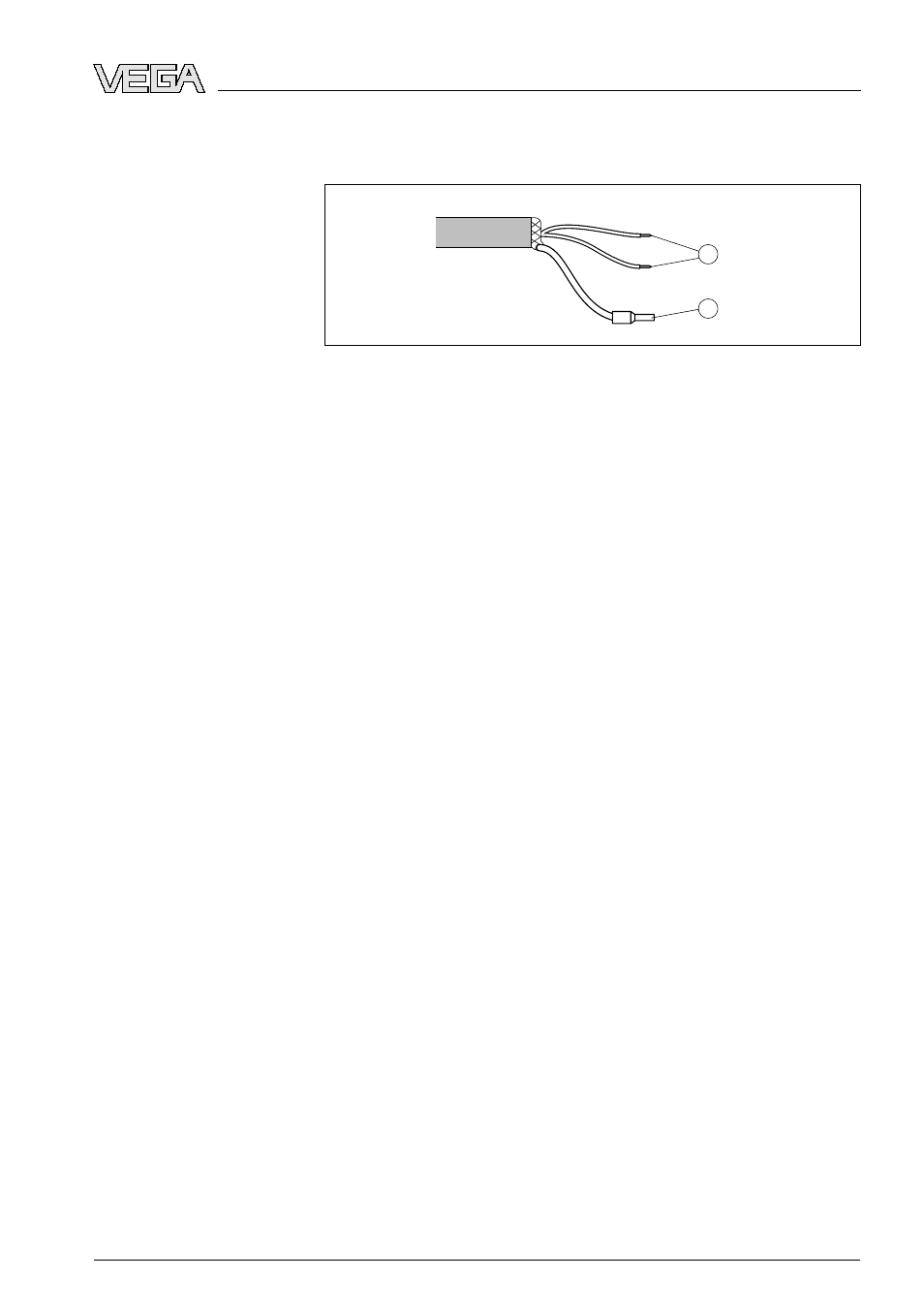

Рис. 19: Назначение проводов соединительного кабеля
1
Коричневый (+) и голубой (-) - к источнику питания или устройству
формирования сигнала
2
Экранирование
Назначение проводов
соединительного кабе-
ля
VEGAFLEX
66 • 4 … 20
mA/HART
