VEGA VEGAFLEX 66 (-110…+400°C) 4 … 20 mA_HART - Инструкция (Страница 28)

1
2
1 2

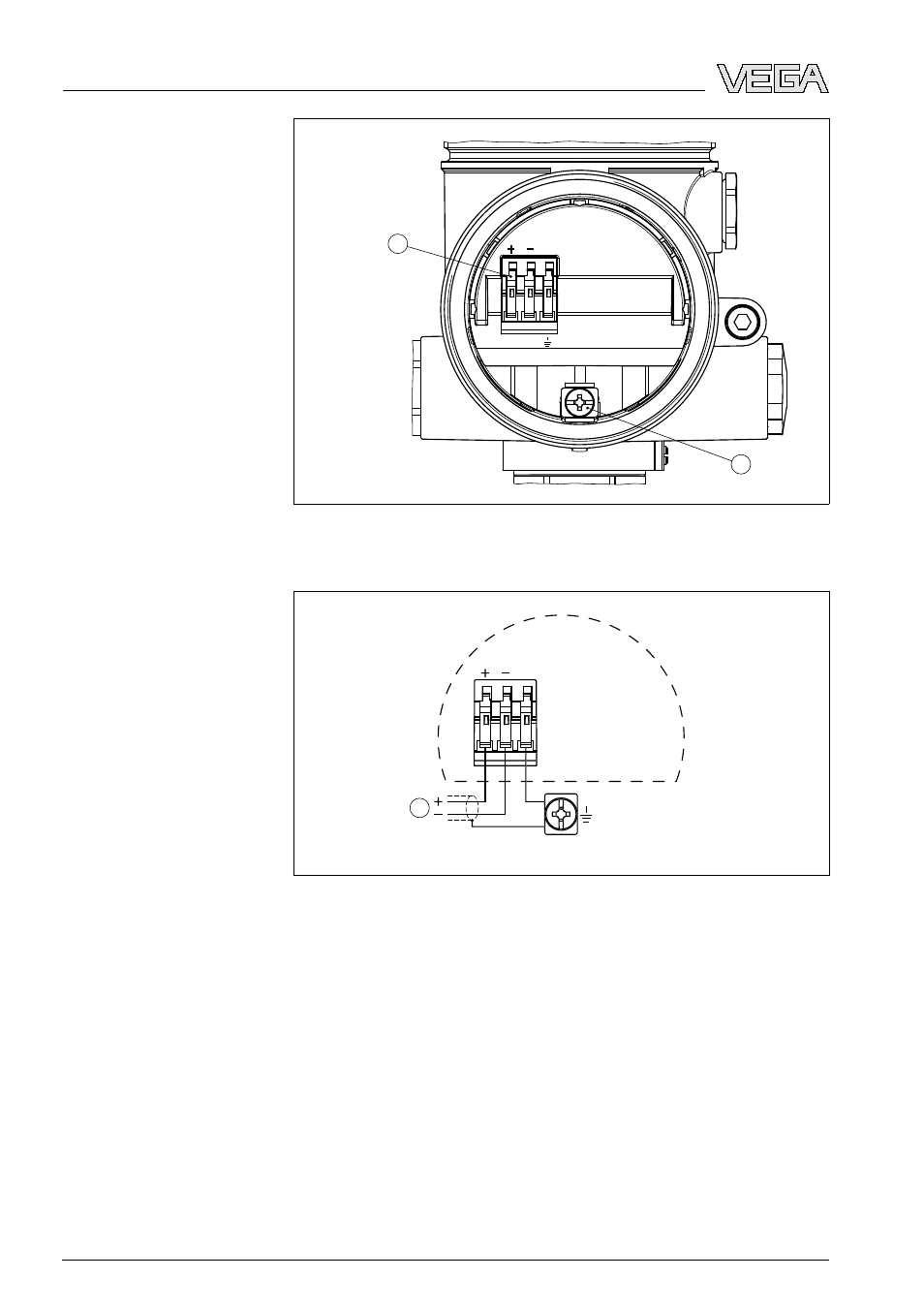

Рис. 17: Отсек подключения в двухкамерном корпусе Ex d
1
Контакты для подключения питания и экрана кабеля
2 Клемма заземления для подключения экрана кабеля
1
1 2
Рис. 18: Схема подключения (двухкамерный корпус Ex d)
1
Питание/Выход сигнала
Отсек подключения
Схема подключения
