5.5 Схема подключения (двухкамерный корпус
Ex d)
1 2 3
4
5

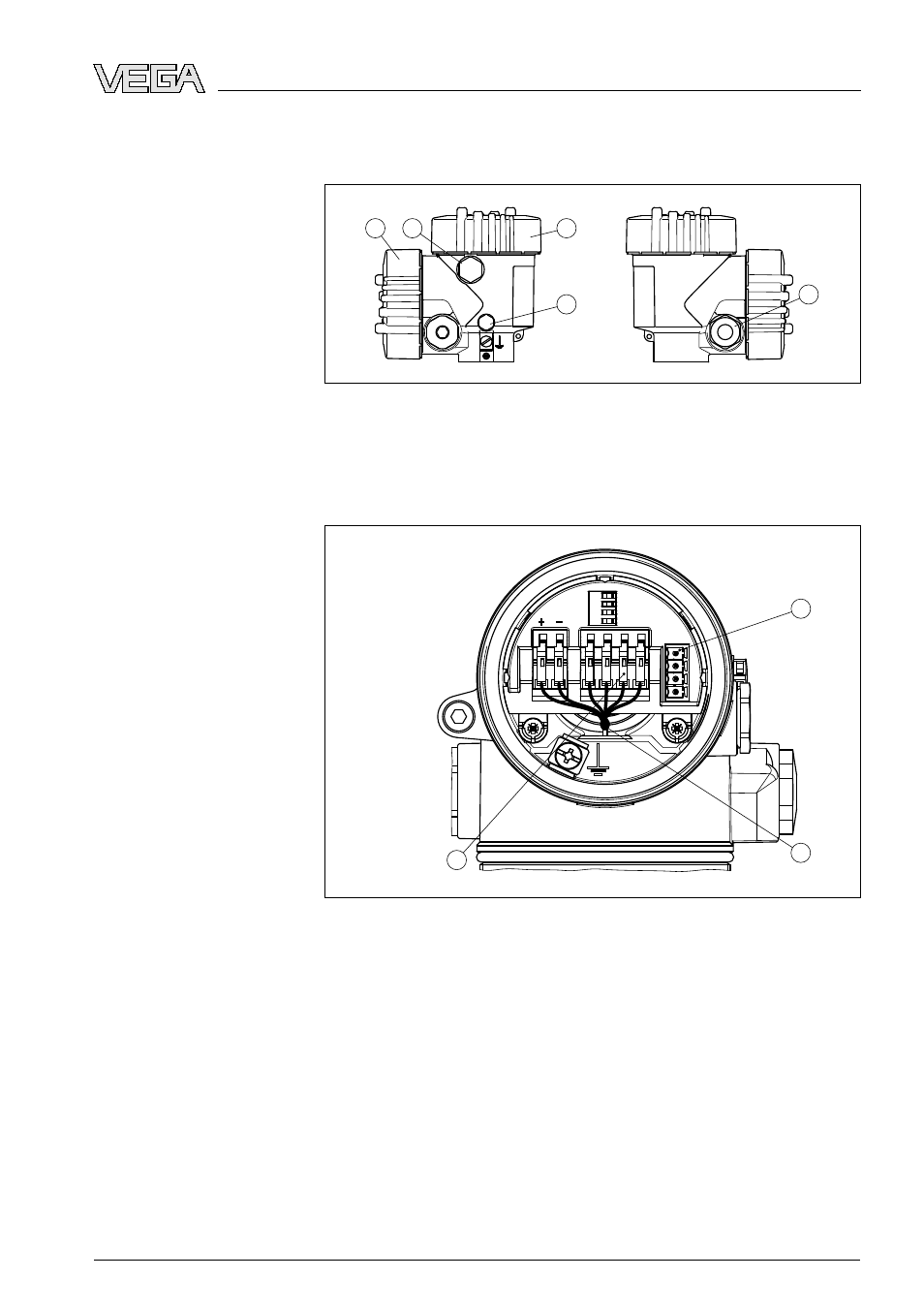

Рис. 15: Двухкамерный корпус
1
Крышка отсека подключения
2 Заглушка или разъем M12 x 1 для VEGADIS 61 (вариант)
3 Крышка отсека электроники
4 Фильтр для компенсации давления
5 Кабельный ввод
1
3
2
Display
1 2 5 6 7 8
I²C
Рис. 16: Отсек электроники в двухкамерном корпусе
1
Разъем для VEGACONNECT (интерфейс I²C)
2 Внутреннее соединение с отсеком подключения
3 Контакты для подключения VEGADIS 61
Обзор корпусов
Отсек электроники
VEGAFLEX 66 • 4 … 20 mA/HART 27
5 Подключение к источнику питания
