3 Описание изделия
PLICSRADIO D61 • Беспроводное устройство индикации (одноканальное)
32626-R
U-130320
1
2
3
4
5

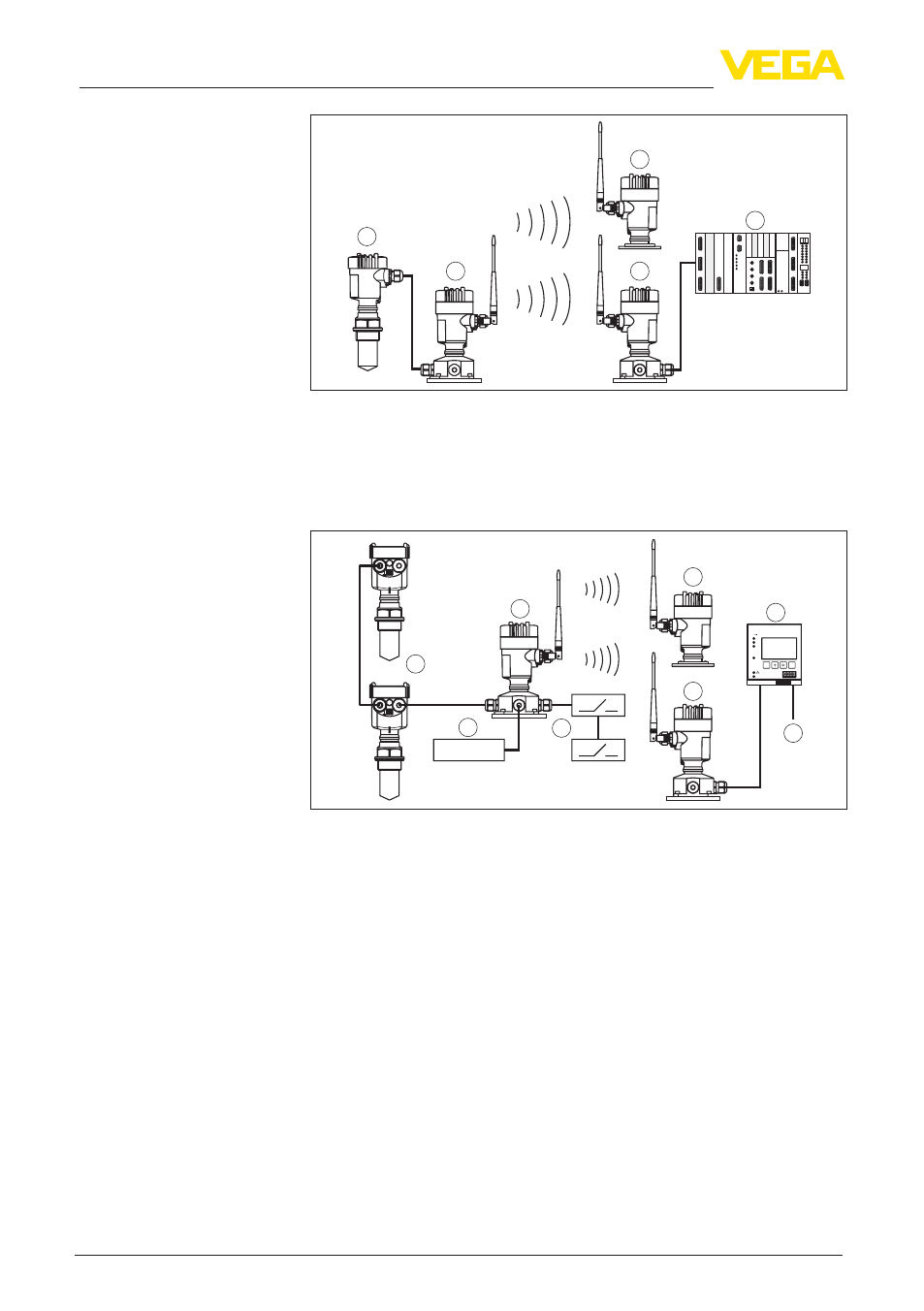

Рис. 2: Пример одноканального применения PLICSRADIO
1 Датчик HART
2 Передающее устройство PLICSRADIO T61
3 Принимающее устройство PLICSRADIO R61
4 Устройство индикации PLICSRADIO D61
5 Формирование сигнала, например ПЛК или индикатор
4... 20 mA
Ser. No.
12345678
on
OK
ESC
COM
PLICSRADIO C62
3
2
1
4
2
3
5
8
6
7
1
Рис. 3: Пример многоканального применения PLICSRADIO
1 2 x датчики HART
2 Устройство 4 … 20 mA
3 2 x переключающие устройства
4 Передающее устройство PLICSRADIO T62
5 Принимающее устройство PLICSRADIO R62
6 Устройство формирования сигнала PLICSRADIO C62
7 Выходы (3 x 4 … 20 mA, 3 x реле, RS232/Ethernet)
8 Устройство индикации PLICSRADIO D61
Устройство PLICSRADIO D61 обеспечивает индикацию
измеренных значений датчиков, подключенных к передающим
устройствам PLICSRADIO T61/T62. Однако само устройство
D61 не может инициировать запрос измеренных значений:
оно является пассивным абонентом беспроводной связи,
устанавливаемой между передающими устройствами T61/T62
и принимающими устройствами R61/C62. Поэтому индикация
измеренных значений устройством D61 возможна, только
если измеренные значения запрашиваются принимающими
устройствами PLICSRADIO R61/C62. При этом устройство
Принцип действия
