29
9 Приложение
PLICSRADIO D61 • Беспроводное устройство индикации (одноканальное)
32626-R
U-130320
Для таких устройств следует учитывать соответствующую документацию, поставляемую
вместе с устройством. Данную документацию также можно скачать с сайта www.vega.com
через "VEGA Tools" и "serial number search" либо через "Downloads" и "Approvals".
9.2 Размеры
Корпус электроники
1
2
138 mm (5.43"
)
~ 69 mm
(2.72")
~ 88 mm
(3.47")
ø 77 mm
(3.03")
~ 116 mm (4.57")
~ 87 mm (3.43")
ø 84 mm (3.31")
M20x1,5/
½ NPT
M20x1,5/
½ NPT
M20x1,5/
½ NPT

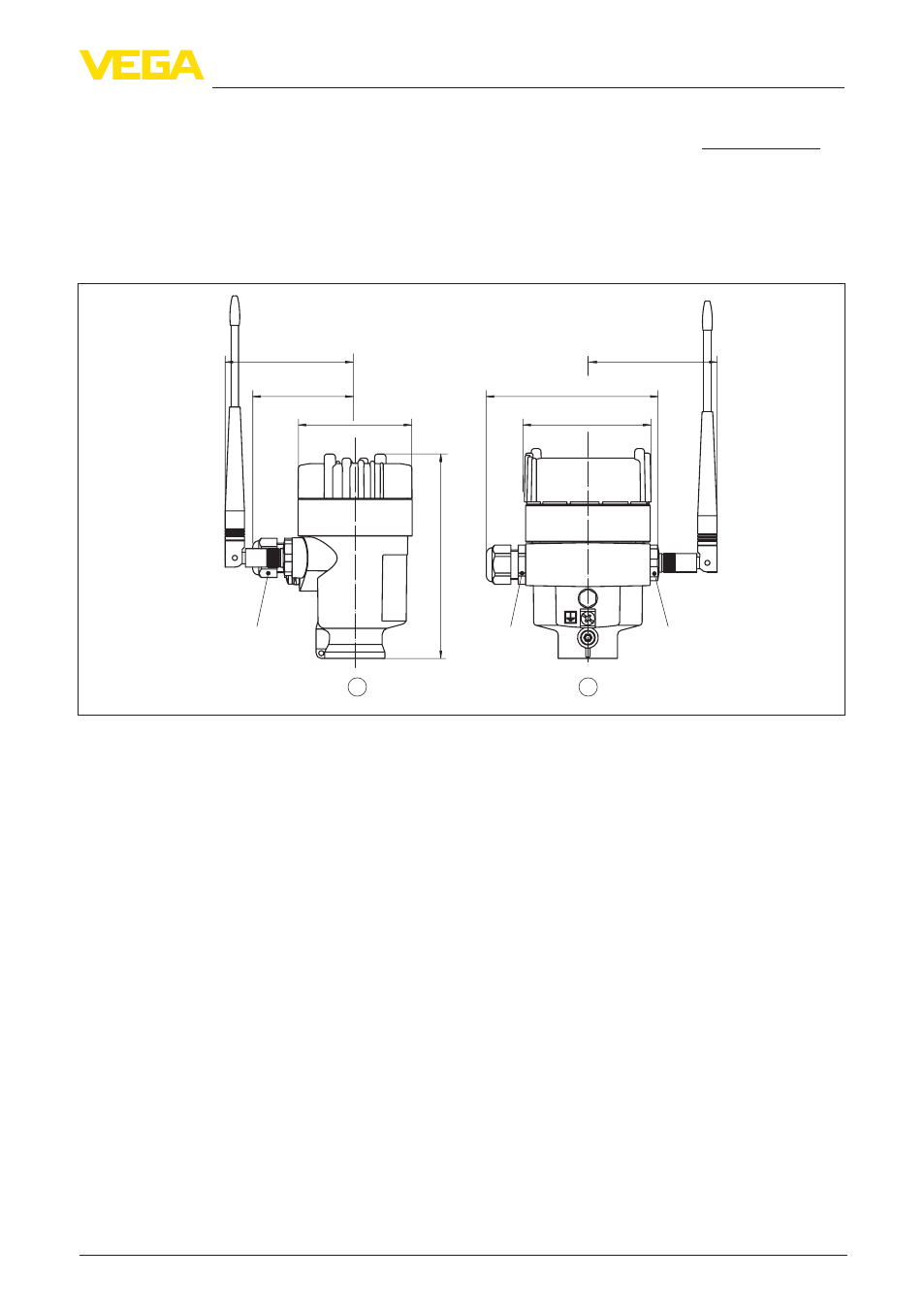

Рис. 14: Корпус с электроникой: с установленным модулем PLICSCOM пластиковый корпус выше на 11 мм
(0.43 in), а алюминиевый - на 9 мм (0.35 in)
1 Пластиковый корпус
2 Алюминиевый корпус
