12
4 Монтаж
PLICSRADIO D61 • Беспроводное устройство индикации (одноканальное)
32626-R
U-130320
62 mm (2 7 /
16
")
12 mm
( 15 /
32
")
7 mm
( 9
/ 32
")
85 mm (3 11 /
32
")

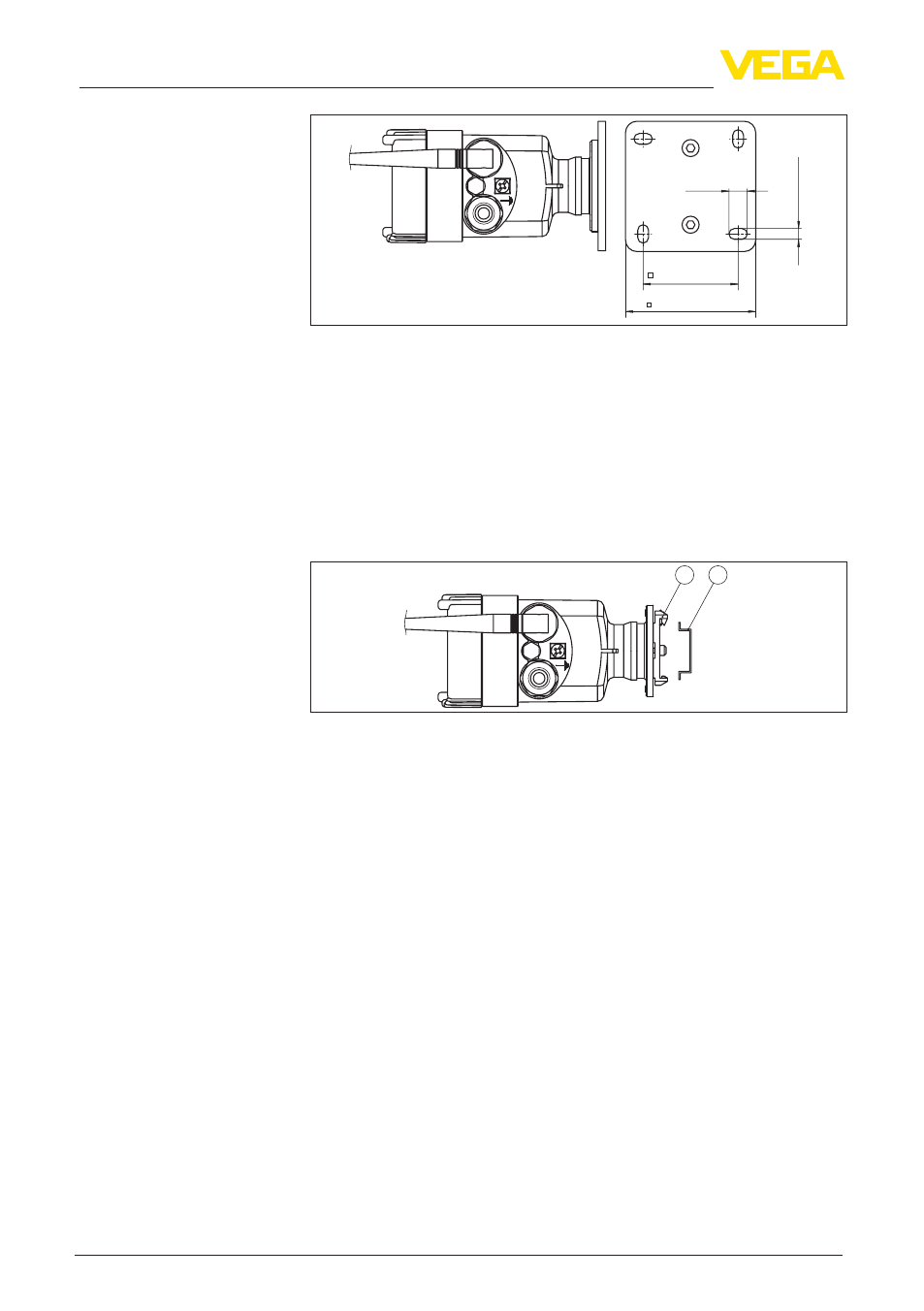

Рис. 6: PLICSRADIO D61 для монтажа на стене. Монтажная панель - вид
снизу.
PLICSRADIO D61 для монтажа на несущей рейке поставляется
с уже смонтированным адаптером для крепления на рейке
35 x 7,5.
→
Без помощи инструмента защелкнуть прибор на рейке.
Ослабить шину также можно без инструмента. Благодаря
встроенной пружине, нужно только слегка надавить сбоку
на прибор.
1 2
Рис. 7: PLICSRADIO D61 для монтажа на несущей рейке
1 Адаптерная планка
2 Винты M4x6
3 Несущая рейка
PLICSRADIO D61 для монтажа на трубе поставляется
с монтажными принадлежностями в виде держателя
измерительного прибора и четырех винтов с внутренним
шестигранником M5 x 12.
→
Смонтировать держатель прибора на цоколе PLICSRADIO
D61 в соответствии со следующим рисунком. После чего
можно закрепить прибор на трубе с помощью изогнутой
скобы.
Монтаж на несущей
рейке
Монтаж на трубе
