15
5 Подключение к источнику питания
PLICSRADIO D61 • Беспроводное устройство индикации (одноканальное)
32626-R
U-130320

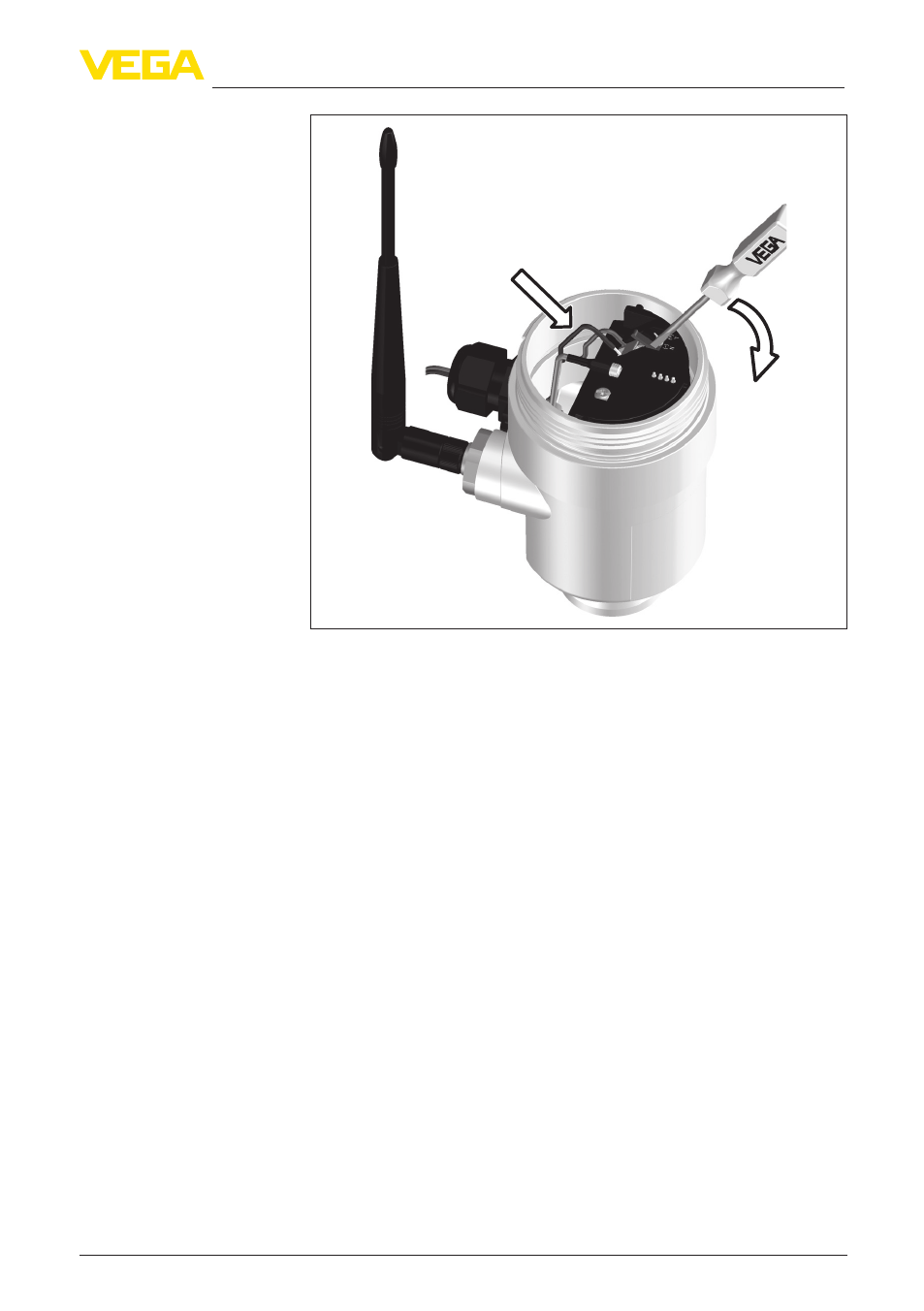

Рис. 9: Шаги 6 и 7 (подключение к источнику питания)
9. Закрыть контакты, нажав на рычажки, при этом должен быть
слышен щелчок пружины контакта.
10. Слегка потянув за провода, проверить надежность их
закрепления в контактах.
11. Туго затянуть гайку кабельного ввода. Уплотнительное
кольцо должно полностью облегать кабель.
12. Установить и привинтить крышку контактов.
13. Установить модуль индикации и настройки, если он имеется,
повернув его слегка вправо.
14. Завинтить крышку корпуса.
Электрическое подключение выполнено.
