6 Настройка с помощью встроенного модуля индикации и настройки
PLICSRADIO D61 • Беспроводное устройство индикации (одноканальное)
32626-R
U-130320
– редактирование параметра
– сохранение значения
•
Клавиша [->]:
– смена меню
– перемещение по списку
– выбор позиции для редактирования
•
Клавиша [+]:
– изменение значения параметра
•
Клавиша [ESC]:
– отмена ввода
– возврат в меню уровнем выше
Прибор настраивается с помощью четырех клавиш и меню
на дисплее модуля индикации и настройки. Функции клавиш
показаны на рисунке выше. Через 10 минут после последнего
нажатия любой клавиши автоматически происходит возврат
к индикации измеренных значений. Введенные значения, не
подтвержденные нажатием [OK], будут потеряны.
6.4 Порядок начальной установки
Для пуска в эксплуатацию необходимо сначала установить
беспроводную связь (выбрать радиоканал и защищенный
режим). Далее, только при подключении к датчикам VEGA,
можно выбрать желаемые единицы дисплея (проценты,
линеаризованные проценты или единицы в пересчете), а также
выполнить другие настройки.
После включения питания осуществляется краткая
самопроверка PLICSRADIO D61 и происходит следующее:
•
Внутренняя проверка электроники
•
Индикация типа устройства, версии ПО и тега (обозначения)
устройства
•
установка беспроводного соединения.
•
Индикация выбранного измеренного значения

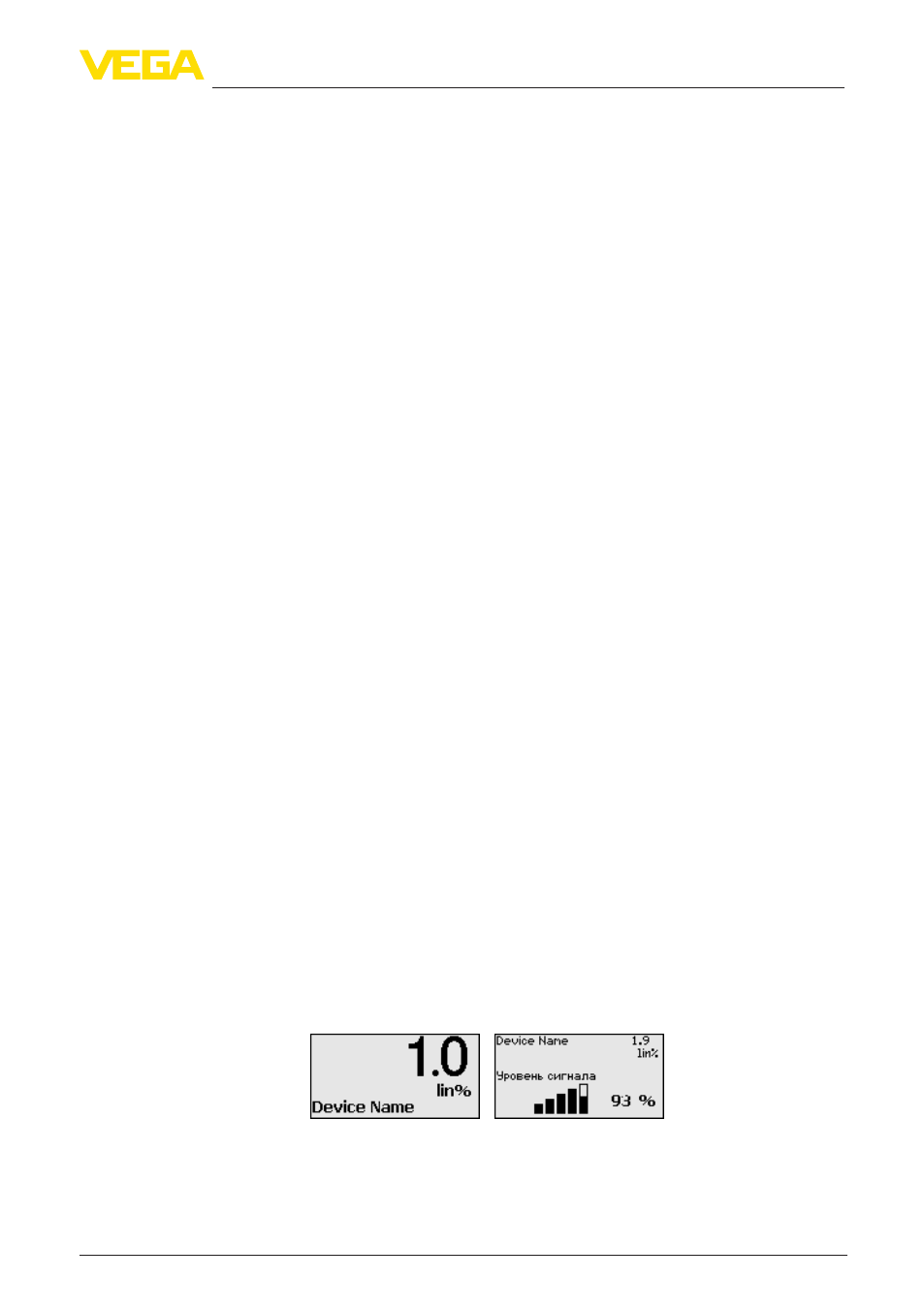

На дисплей выводится числовое отображаемое значение,
единицы измерения и обозначение (тег) места измерения.
Дополнительно может отображаться уровень сигнала.
Переключение между разными окнами дисплея осуществляется
клавишей [>].
1. Нажатием [OK] дисплей переключается на отображение
главного меню.
Система настройки
Начальная установка
Фаза включения
Дисплей измеренных
значений/Главное меню
