1
Снять защитный колпачок с конуса радарного датчика
2
Радарный датчик и отдельные части удлинения антенны
составить вместе, так чтобы совпадали метки для плоскости
поляризации, а также дополнительное присоединение для
подключения продувочного воздуха
1
2

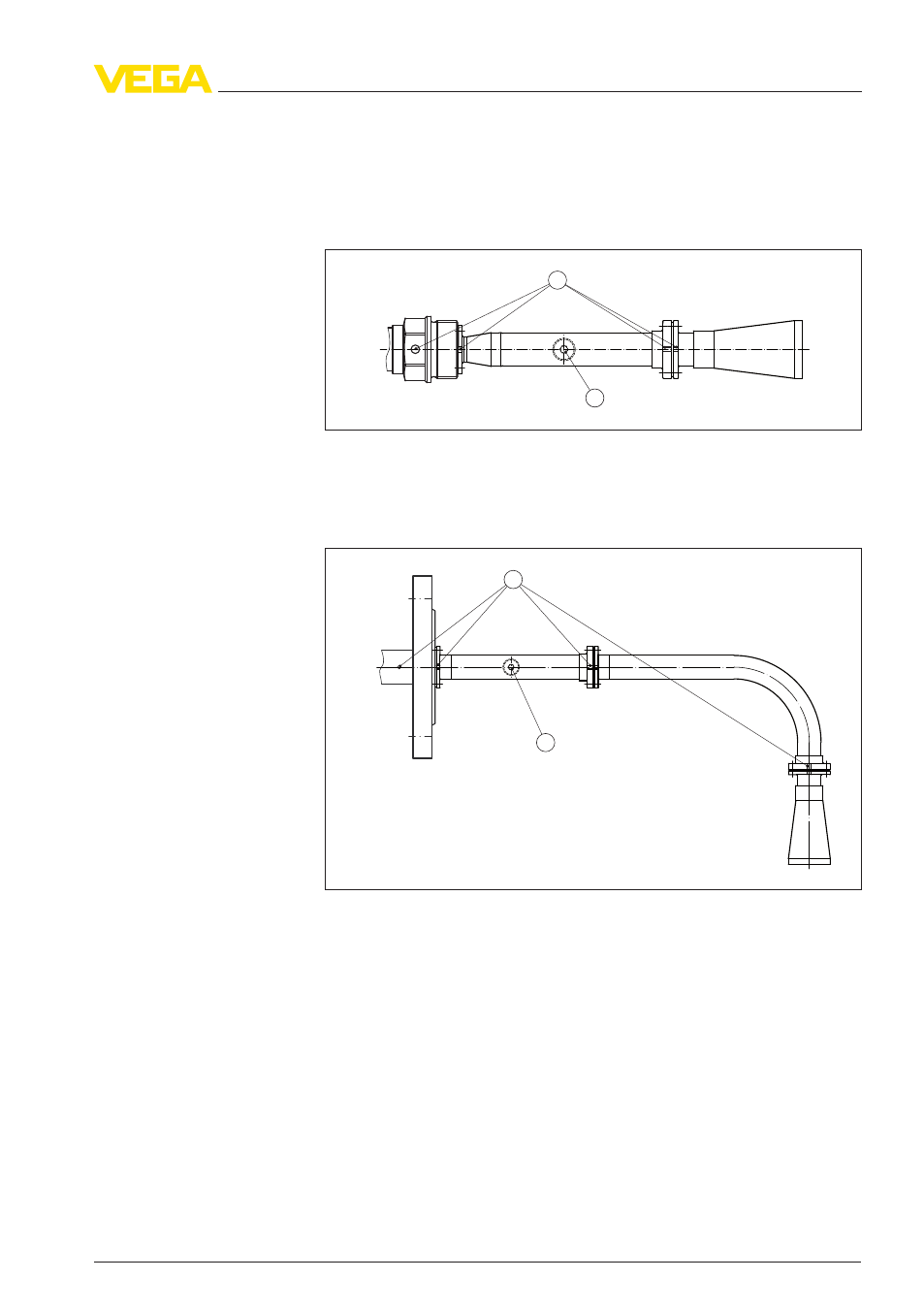

Рис. 6: Положение меток поляризации при резьбовом исполнении
1
Метки для плоскости поляризации
2
Присоединение для подключения продувочного воздуха
1
2
Рис. 7: Положение меток поляризации при фланцевом исполнении
1
Метки для плоскости поляризации
2
Присоединение для подключения продувочного воздуха
3
Отдельные части удлинения, начиная с антенны и заканчивая
верхней частью, закрепить входящими в комплект винтами
4
Все части должны соединяться без зазоров
5
Затянуть винты в крестообразном порядке, момент затяжки
max. 2,5 Нм (1.844 lbf ft)
Удлинение антенны • для VEGAPULS 62 и 68
9
3
Монтаж
