3
2 1 4

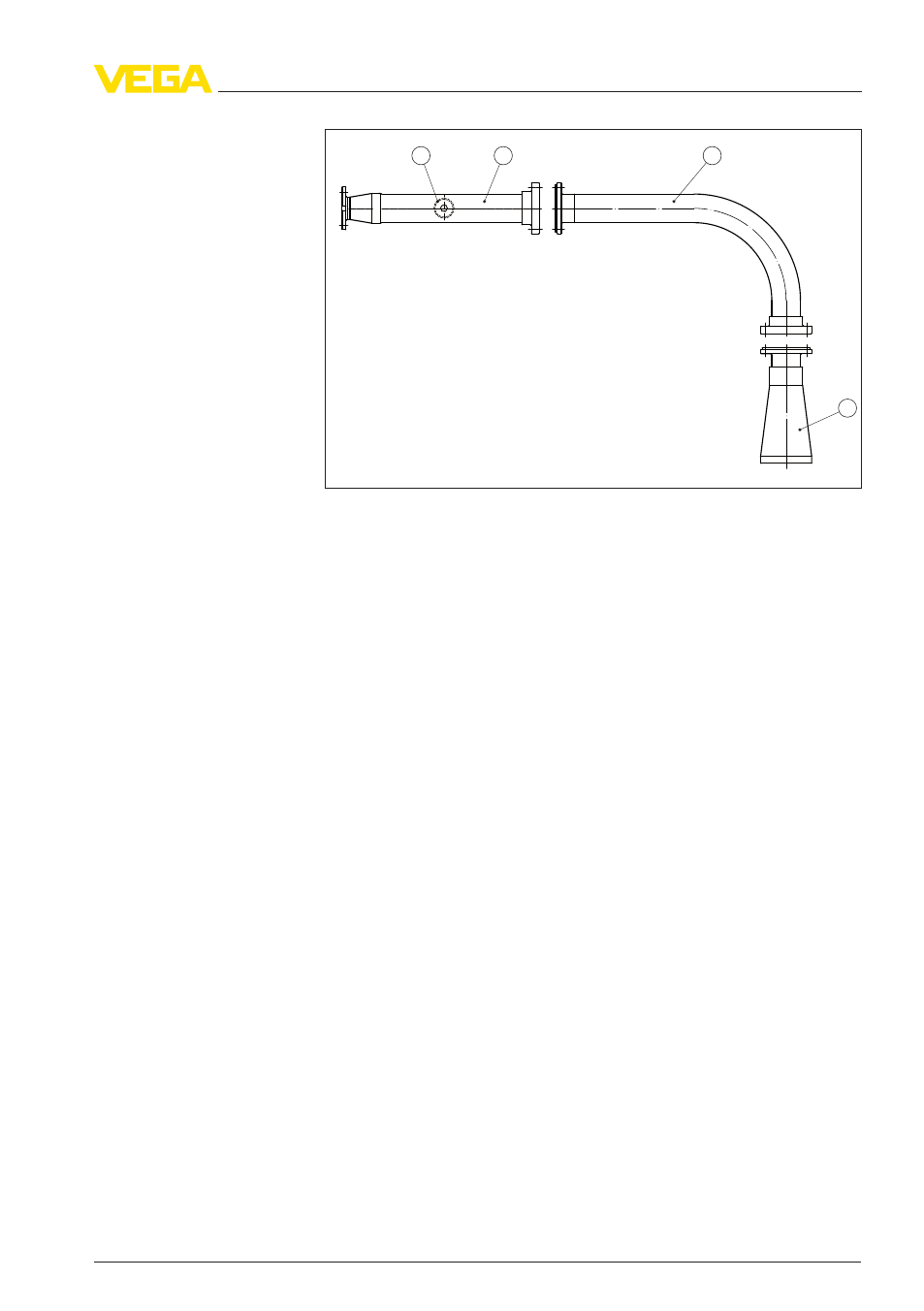

Рис. 2: Удлинение многосекционное, верхняя часть прямая, средняя часть
изогнутая, отдельная рупорная антенна
1 Верхняя часть
2 Средняя часть
3 Рупорная антенна
4 Присоединение для подключения продувочного воздуха
2.2 Принцип работы
Удиление антенны является запасной или дополнительной
частью для оснащения следующих радарных датчиков:
l
VEGAPULS 62
l
VEGAPULS 68
Типичная область применения - емкости с высокими патрубками
или конструкциями в стенке емкости.
Удлинение антенны проводит радарный сигнал внутри себя до
благоприятной позиции излучения в направлении поверхности
продукта, тем самым исключая ложные эхосигналы от
конструкций в емкости или высокого патрубка.
Область применения
Принцип действия
Удлинение антенны • для VEGAPULS 62 и 68 5
2 Описание изделия
34082
-
RU
-110915
