3
Монтаж
3.1
Подготовка к монтажу
При комплектной поставке радарного уровнемера с удлинением
антенны, на заводе выполняется калибровка, при которой
радарный датчик согласуется с удлинением антенны. Для
точного измерения важно, чтобы радарный датчик применялся с
соответствующим ему удлинением антенны, поэтому на частях
антенны обозначен серийный номер датчика.
Примечание:
Следует проверить соответствие датчика и удлинения антенны.
Использование датчика с несоответствующим удлинением
антенны ухудшает точность измерения.
Электромагнитные радарные сигналы являются
поляризованными, т.е. ориентированными в определенной
плоскости. В случае изогнутых удлинений антенны, а также в
случае исполнений с присоединением для подключения
продувочного воздуха, ось изгиба должна быть ориентирована в
этой плоскости поляризации. Ориентацию в плоскости
поляризации можно легко осуществить по меткам на датчике и
частях антенны, см. описание меток направления поляризации в
гл. "Порядок монтажа".
В случае очень больших удлинений антенны или сильных
механических нагрузок необходимо обеспечить компенсацию
механической нагрузки антенной системы.
1

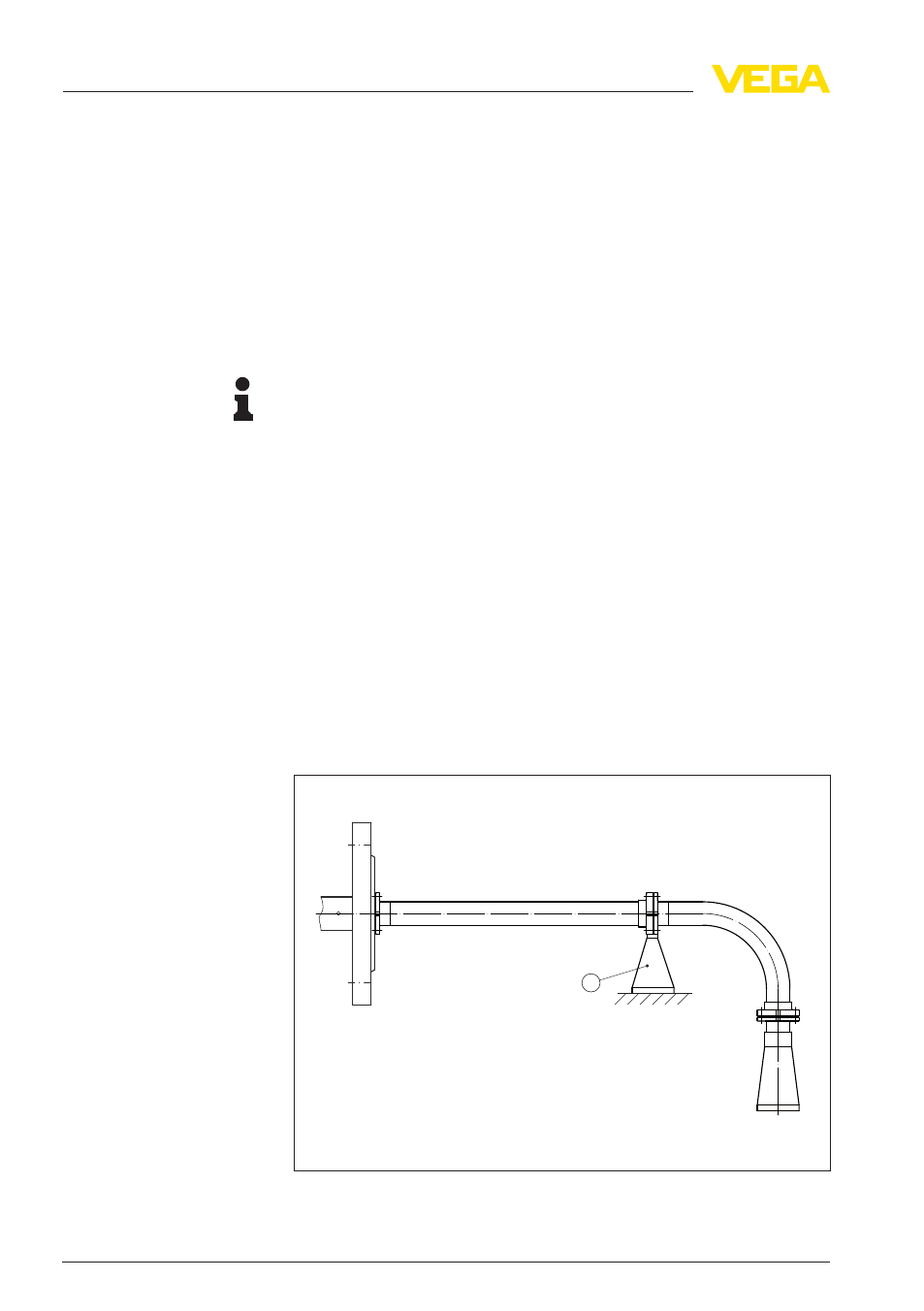

Рис. 3: Компенсация механических нагрузок с помощью подпорки
1
Подпорка
Назначение
Плоскость поляриза-
ции
Подпорка
6
Удлинение антенны • для VEGAPULS 62 и 68
