2
Описание изделия
2.1
Структура
Комплект поставки включает:
l
Удлинение антенны
l
Винты с внутренним шестигранником M4 x 20 мм с шайбой и
пружинным кольцом
l
Документация
-
Данное руководство по эксплуатации
Данное исполнение может быть прямым, однократно изогнутым
или двукратно изогнутым и состоит из следующих компонентов:
l
Удлинение антенны с приваренной рупорной антенной
l
Присоединение для подключения продувочного воздуха
(
вариант)
1
2
3

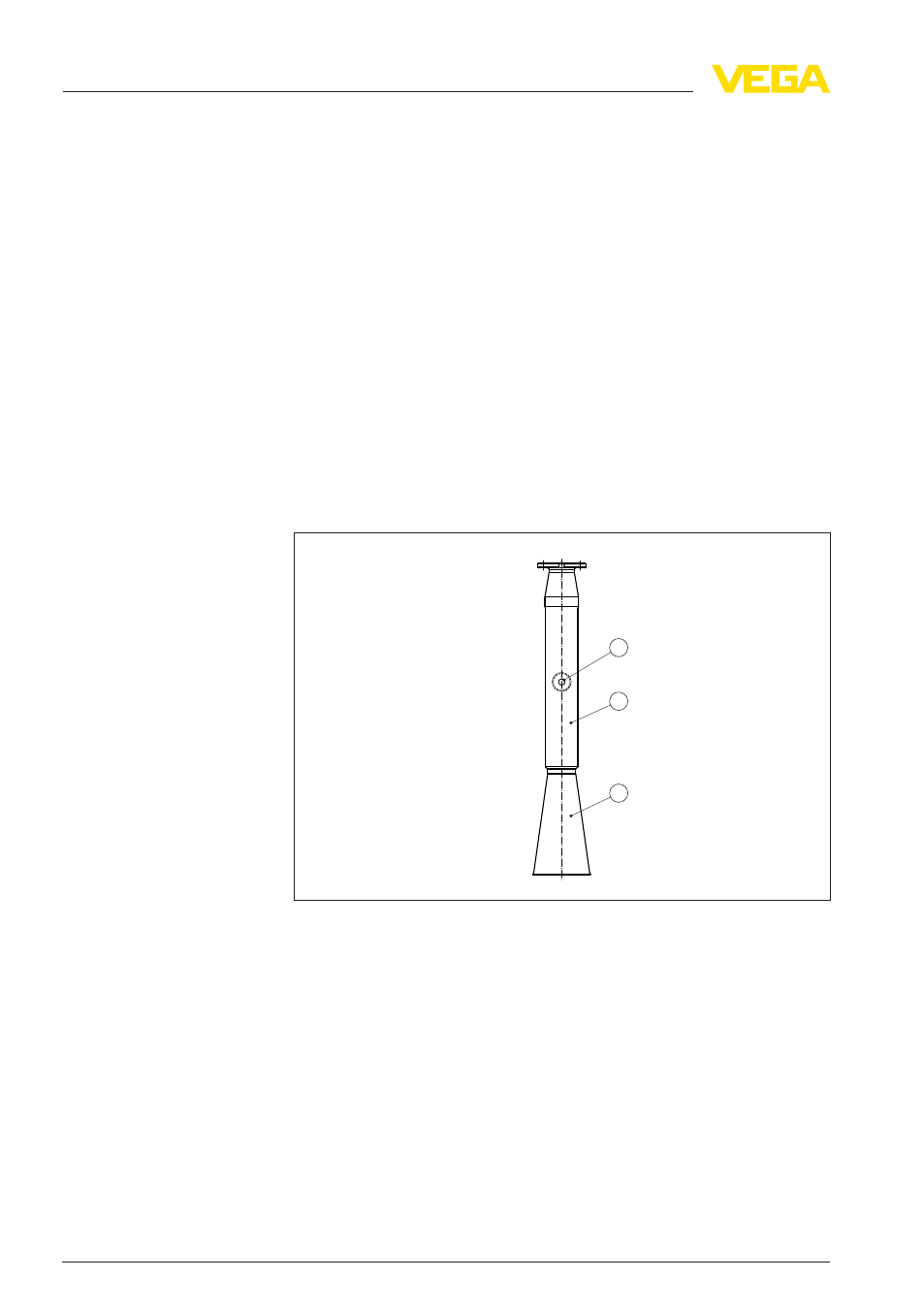

Рис. 1: Удлинение односекционное прямое, с приваренной рупорной
антенной
1
Удлинение
2
Рупорная антенна
3
Присоединение для подключения продувочного воздуха
У этого исполнения верхняя и средняя части могут быть прямыми
или изогнутыми. Данное исполнение состоит из следующих
компонентов:
l
Удлинение многосекционное, с отдельной рупорной антенной
l
Присоединение для подключения продувочного воздуха
(
вариант)
Комплект поставки
Удлинение антенны
односекционное
Удлинение антенны
многосекционное
4
Удлинение антенны • для VEGAPULS 62 и 68
2
Описание изделия
