1
2

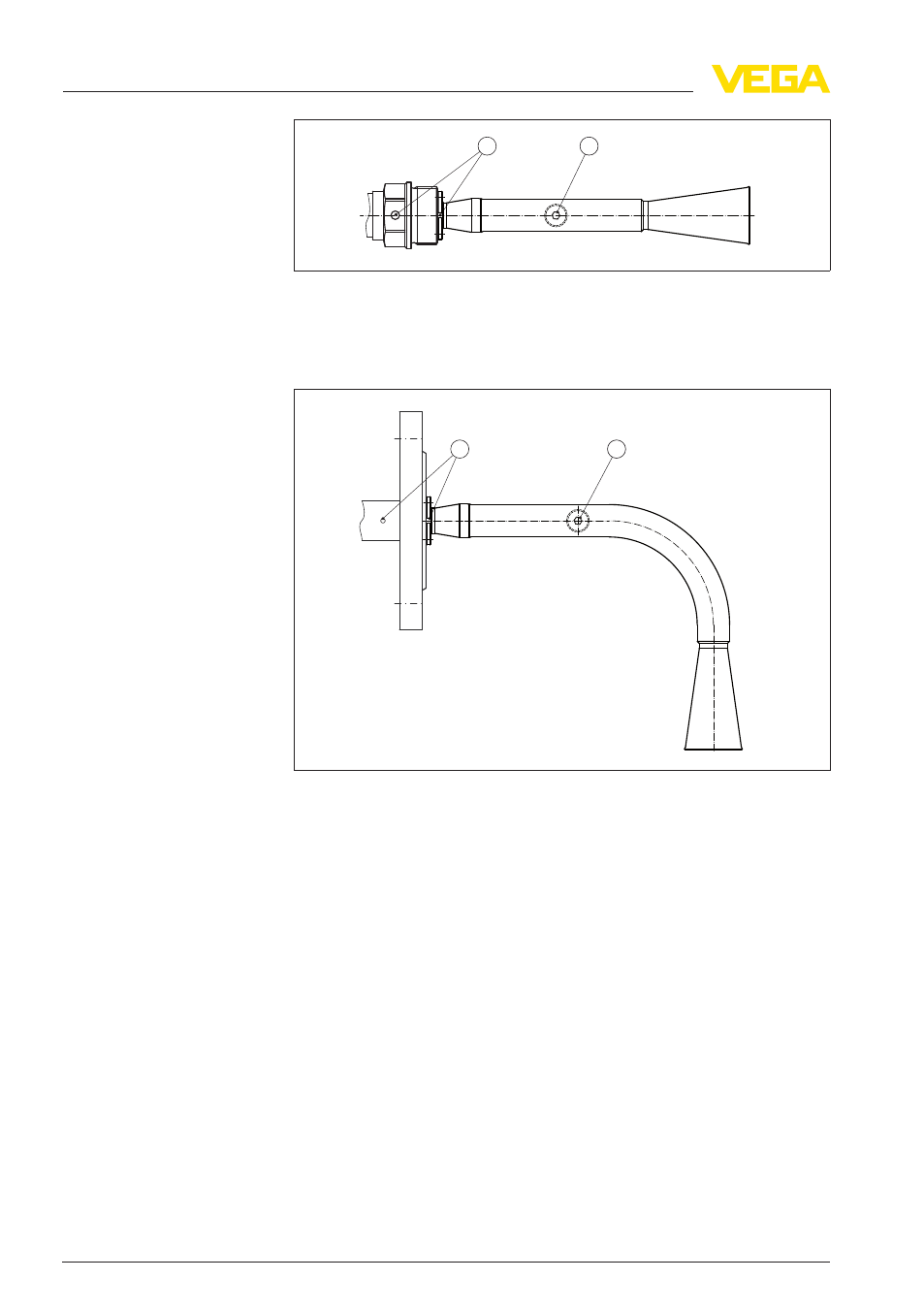

Рис. 4: Положение меток поляризации при резьбовом исполнении
1
Метки для плоскости поляризации
2
Присоединение для подключения продувочного воздуха
1
2
Рис. 5: Положение меток поляризации при фланцевом исполнении
1
Метки для плоскости поляризации
2
Присоединение для подключения продувочного воздуха
3
Удлинение антенны прикрепить винтами к радарному
датчику
4
Удлинение антенны и радарный датчик должны быть
соединены без зазоров
5
Затянуть винты в крестообразном порядке, момент затяжки
max. 2,5 Нм (1.844 lbf ft)
Монтаж выполнен.
3.4
Порядок монтажа многосекционного
удлинения антенны
При многосекционном исполнении удлинения антенная система
состоит из верхней части, средней части и антенны.
Многосекционное удлинение антенны поставляется в
разобранном виде и собирается на месте применения.
Выполнить следующее:
8
Удлинение антенны • для VEGAPULS 62 и 68
3
Монтаж
