VEGA VEGASON 66 4 … 20 mA_HART four-wire - Инструкция (Страница 46)

2
3
1
4
5
Power supply
VEGACONNECT 3
PACTware / TM

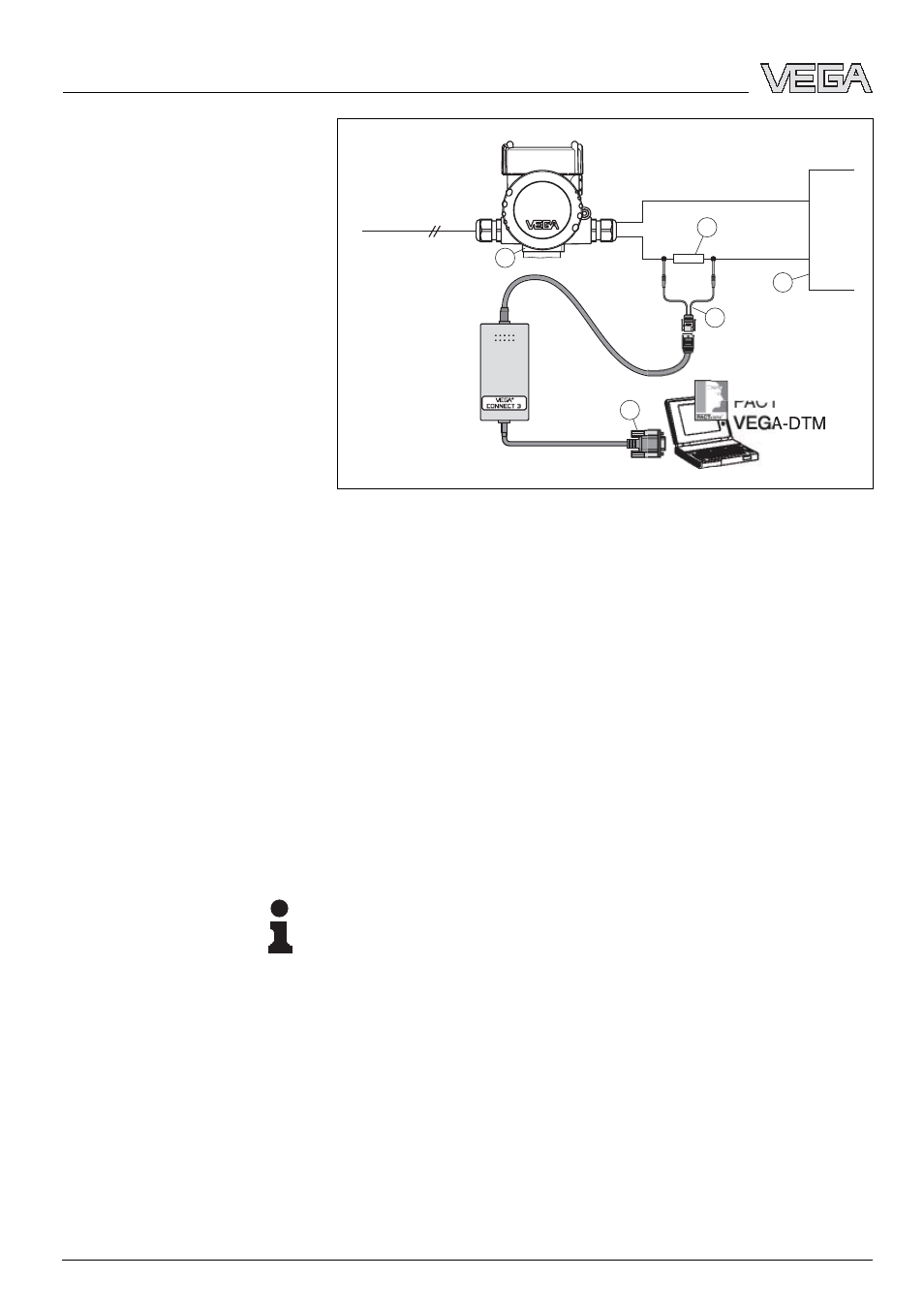

Рис. 24: Подключение ПК к сигнальному кабелю
1 Разъем RS232
2 VEGASON 66
3 Адаптерный кабель HART для VEGACONNECT 3
4 Сопротивление HART 250 Ом
5 Обработка сигнала 4 … 20 mA
Необходимые компоненты:
l
VEGASON 66
l
ПК с PACTware™ и соответствующийдатчику
VEGA-DTM
l
VEGACONNECT 3 с адаптерным кабелем HART
l
Сопротивление HART 250 Ом
l
Питание
l
Обработка сигнала 4 … 20 mA
Примечание:
Для устройств обработки сигнала со встроенным
сопротивлением HART (внутреннее сопротивление
прибл. 250 Ом) дополнительное внешнее
сопротивление не требуется. В этом случае
VEGACONNECT 3 может быть подключен
параллельно линии 4 ... 20 mA.
7.2 Параметрирование в PACTware™
Параметрирование датчика с помощью Коллекции
DTM/PACTware™ описано в соответствующем
Подключение ПК к
сигнальному кабелю
46 VEGASON 66 - 4 ... 20 mA/HART - четырехпроводный
Настройка с помощью ПК и PACTware™
28783
-RU
-050331
