Страница 16
1
3
2
100%
0%
4

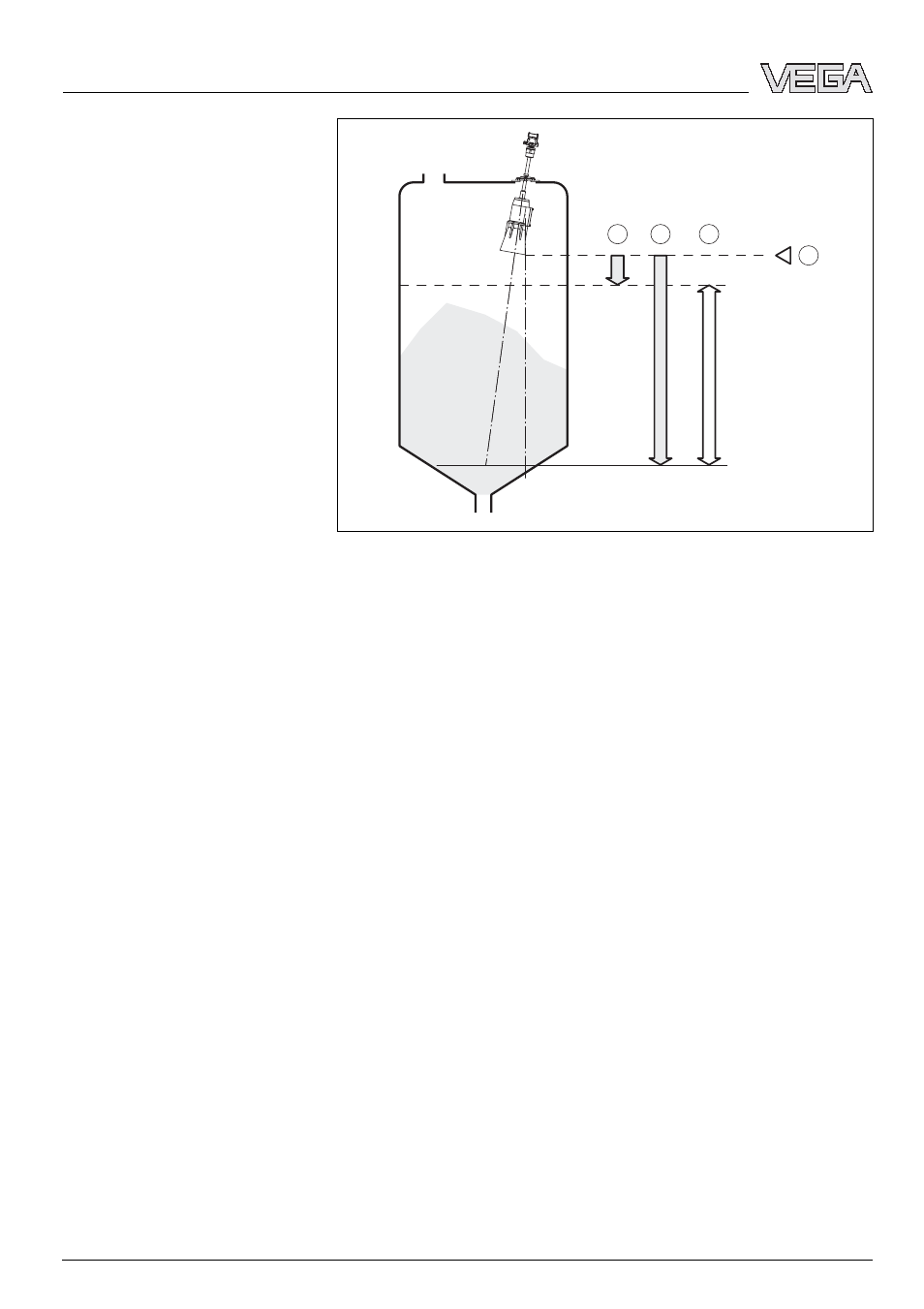

Рис. 4: Исполнения B, C, D: диапазон измерения (рабочий
диапазон) и макс. измеряемое расстояние
1 "Полно" (мертвая зона)
2 "Пусто" (макс. измеряемое расстояние)
3 Диапазон измерения
4 Базовая плоскость
Повышенное давление в емкости не влияет на
точность измерения с помощью VEGASON 66. При
низком давлении или вакууме ультразвуковые
импульсы демпфируются, что оказывает влияние на
результаты измерения, особенно если уровень
низкий. При давлении ниже -0,2 бар (-20 кПа)
следует применять другойпринцип измерения,
например, с помощью радара или направленных
микроволн.
4.2 Подготовка к монтажу
Прибор в исполнении В поставляется в виде
комплекта из двух частей: преобразователя звука и
корпуса с электроникой.
Для сборки прибора выполнить следующее:
Давление/вакуум
Монтаж - Исполнение В
