6.3 Дисплей и клавиши настройки
1.1
2
3
1

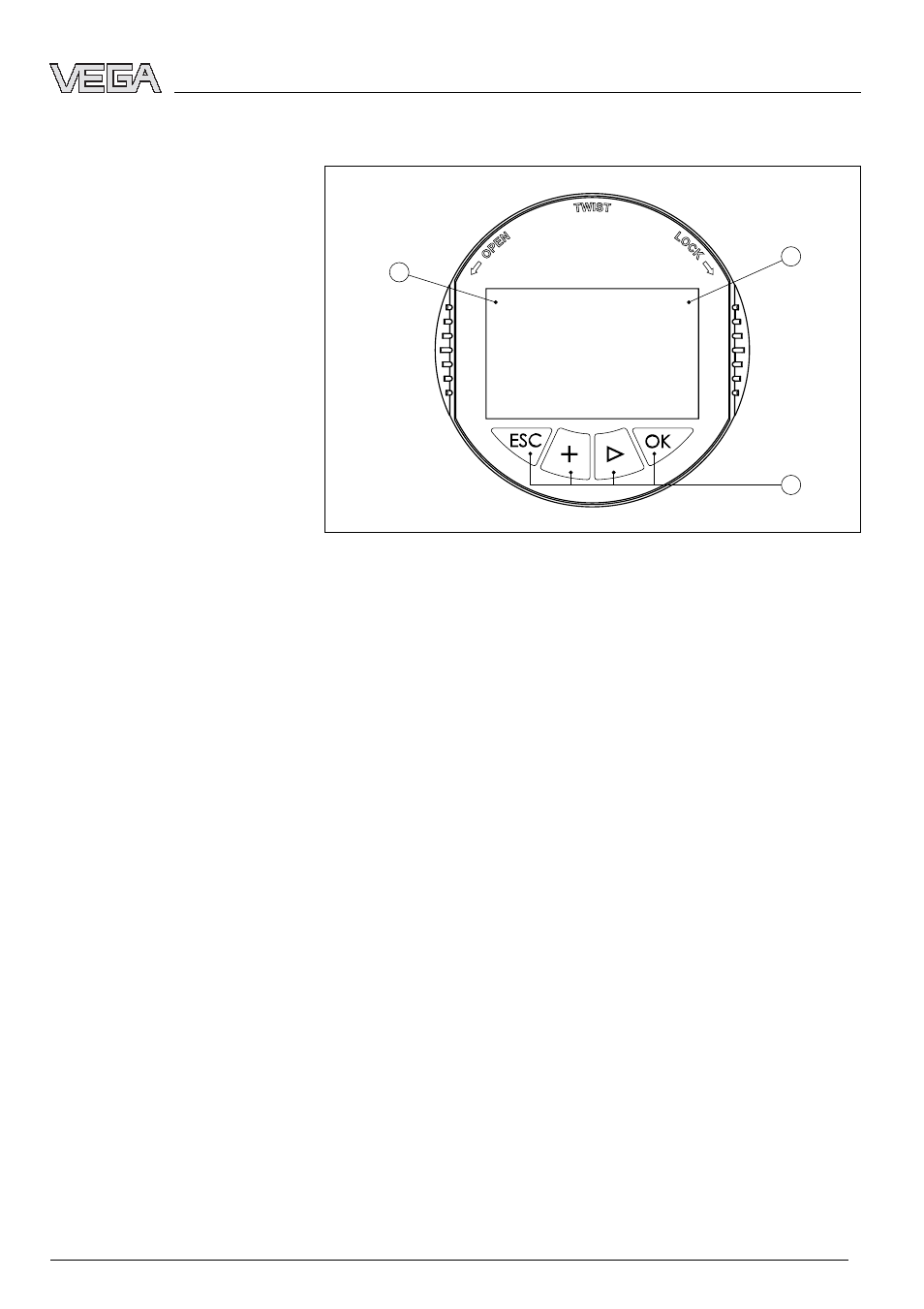

Рис. 22: Дисплей и клавиши настройки
1 ЖК-дисплей
2 Индикация номера пункта меню
3 Клавиатура
l
Клавиша [OK]:
- переход к просмотру меню
- подтверждение выбора меню
- редактирование параметра
-
сохранение значения
l
Клавиша [–>]:
- смена меню
- перемещение по списку
-
выбор позиции для редактирования
l
Клавиша [+]:
-
изменение значения параметра
l
Клавиша [ESC]:
- отмена ввода
-
возврат в прежнее меню
Прибор настраивается с помощью четырех клавиш
и дисплея модуля PLICSCOM. Функции клавиш
показаны на рисунке выше. Через 10 минут после
последнего нажатия любойклавиши автоматически
происходит возврат к отображению измеренных
Функции клавиш
Дисплей и клавиши
настройки
VEGASON 66 - 4 ... 20 mA/HART - четырехпроводный
35
Настройка с помощью модуля индикации и настройки PLICSCOM
