Страница 10
1
2
3
4

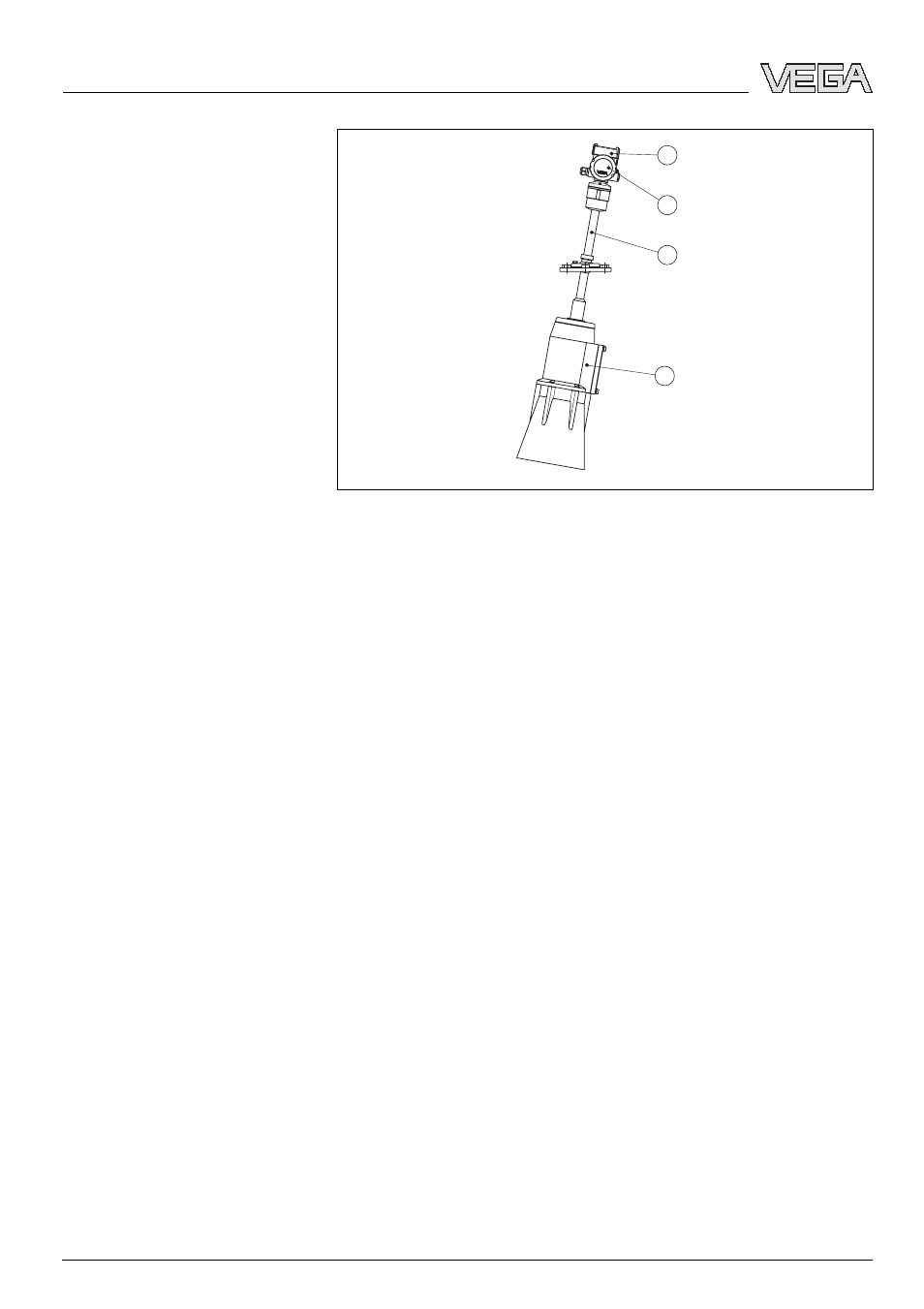

Рис. 1: VEGASON 66 в компактном исполнении с поворотным
креплением
1 Крышка корпуса с модулем PLICSCOM (вариант)
2 Корпус с блоком электроники
3 Поворотное крепление с фланцем
4 Преобразователь звука
3.2 Принцип работы
Ультразвуковойуровнемер VEGASON 66
предназначен для непрерывного измерения уровня
сыпучих продуктов, а также жидкостей.
Преобразователь ультразвукового датчика
посылает короткие ультразвуковые импульсы и
принимает их в виде эхо-сигналов, отраженных от
поверхности продукта. Время прохождения
ультразвукового импульса от отсылки до приема
пропорционально расстоянию до поверхности
продукта, т.е. уровню. Определенныйтаким
образом уровень преобразуется в соответствующий
выходнойсигнал и выдается в виде измеренного
значения.
Четырехпроводная электроника с отдельной
подачейпитания.
Применение
Принцип измерения
Питание
10
VEGASON 66 - 4 ... 20 mA/HART - четырехпроводный
Описание прибора
28783
-RU
-050331
