VEGA VEGASON 66 4 … 20 mA_HART four-wire - Инструкция (Страница 18)

1
2
3
4
5

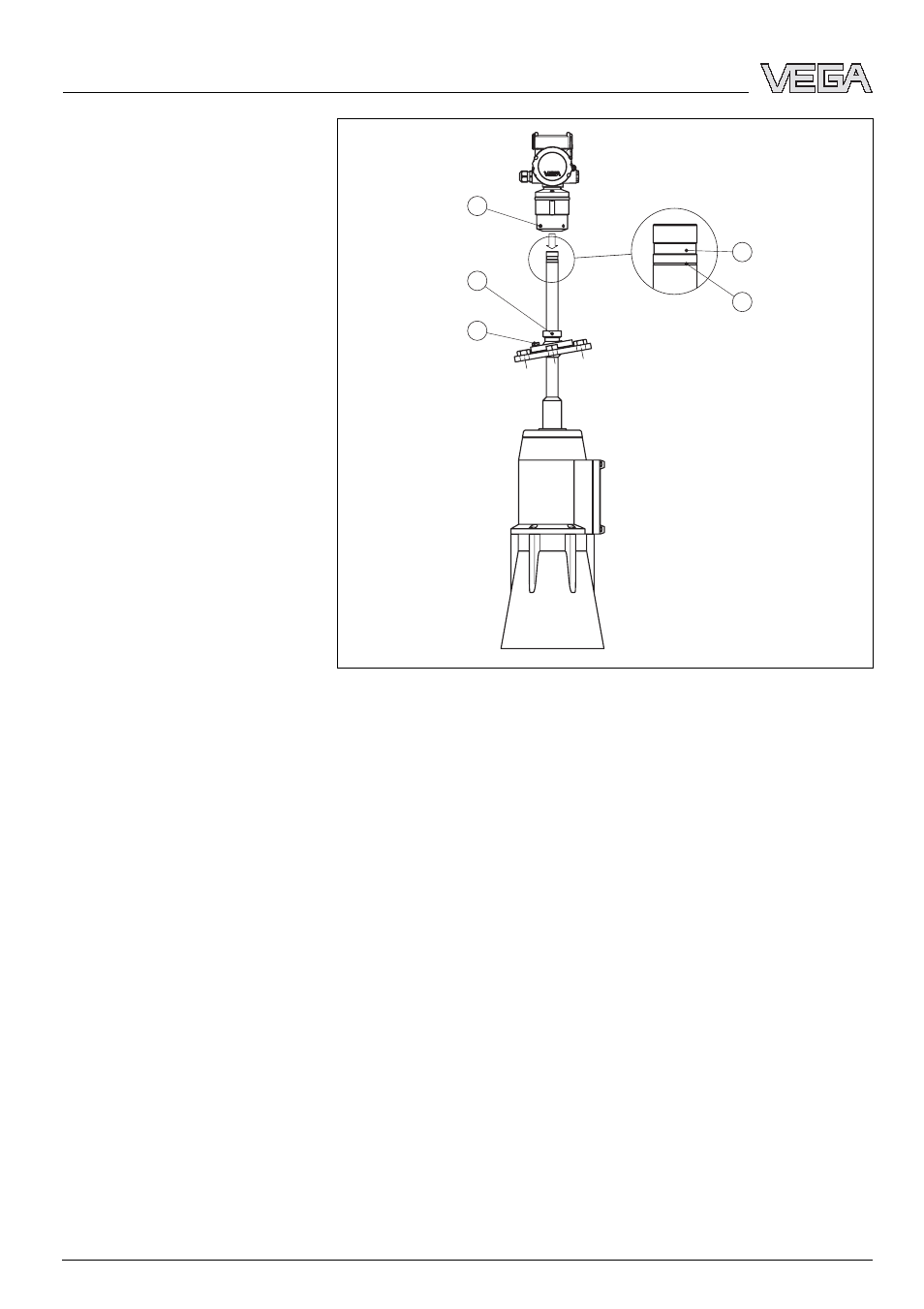

Рис. 5: Сборка - Исполнение В
1 Паз для фиксации корпуса
2 Метка
3 Зажимный винт поворотного крепления (шестигранная
головка SW 13)
4 Потайные винты фиксирующего кольца (торцовый
шестигранный ключ - размер 4)
5 Зажимные винты корпуса (торцовый шестигранный ключ -
размер 4)
Прибор в исполнении С поставляется в виде
комплекта из трех частей: преобразователя звука,
кабеля преобразователя звука и электроники для
монтажа на стене.
Для сборки прибора выполнить следующее:
1 Торцовым шестигранным ключом (размер 4)
ослабить потайные винты на фиксирующем
кольце (4) и вынуть трубку преобразователя из
поворотного крепления.
2 Смонтировать фланец
Монтаж - Исполнение С
18 VEGASON 66 - 4 ... 20 mA/HART - четырехпроводный
