3
1
2
Display
1 2 I²C

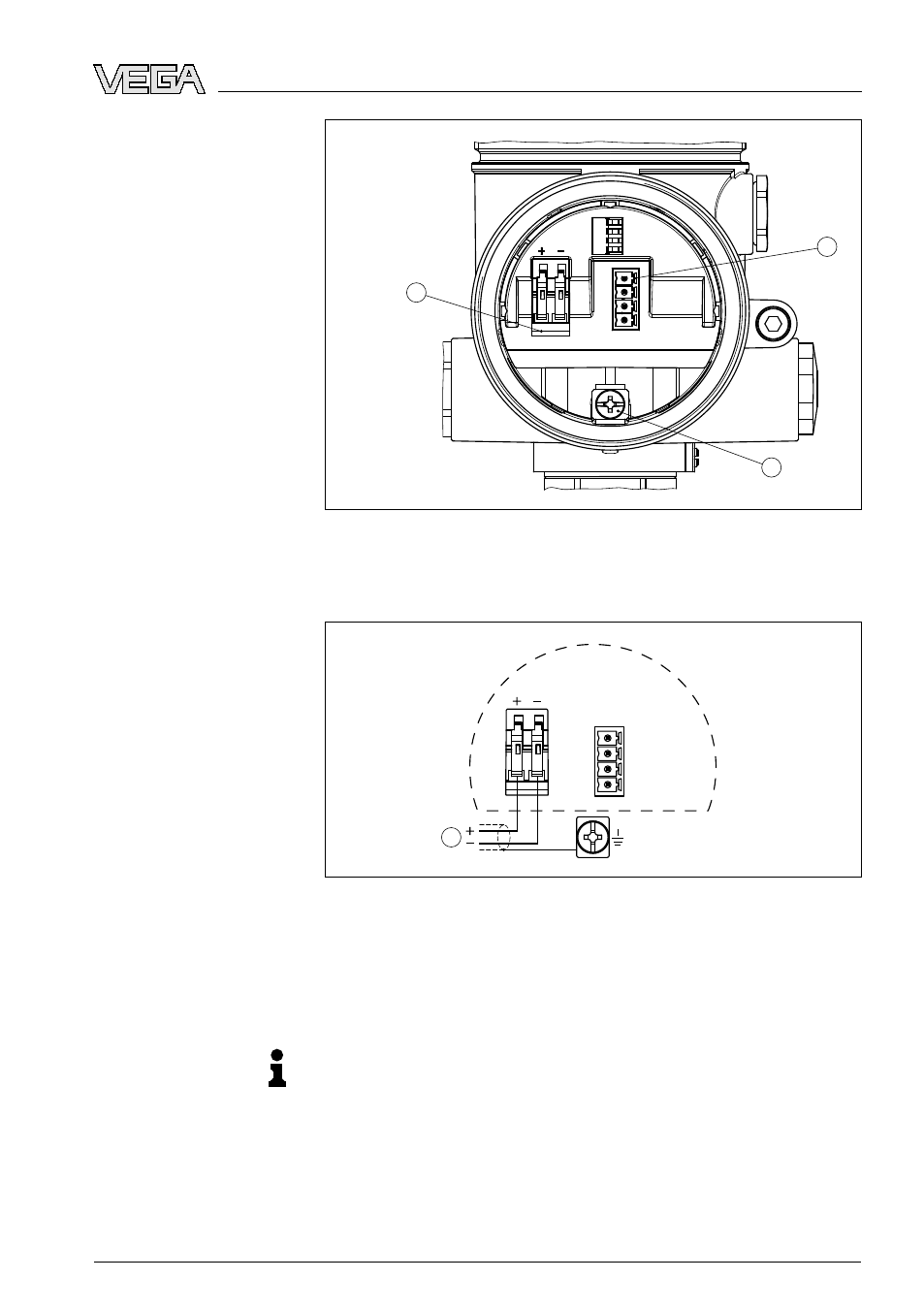

Рис. 26: Отсек подключения (двухкамерный корпус)
1 Разъем для VEGACONNECT (интерфейс I²C)
2 Клемма заземления для подключения экрана кабеля
3 Подпружиненные контакты для источника питания
I2C
1
1 2
Рис. 27: Схема подключения (двухкамерный корпус)
1 Питание/Выход сигнала
5.5 Схема подключения (двухкамерный корпус
Ex-d)
Информация:
Устройства в исполнении Ex d с версией ПО …- 01 и выше, а
также с национальными разрешениями FM или CSA пока не
поставляются.
Отсек подключения
Схема подключения
VEGAPULS 62 • Foundation Fieldbus 33
5 Подключение к источнику питания
28450
-
RU
-090417
