5
Снять параболическую антенну (4), сдвигая ее вдоль оси.
6
Фланец датчика установить на переходном фланце и закре-
пить.
7
Проверить наличие и целостность уплотнительного О-кольца
на соединительной детали.
Примечание:
Поврежденное уплотнительное О-кольцо следует заменить: FKM
(Viton) арт. № 2.28248, FFKM (Kalrez 6375) арт. № 2.27351
8
Снова установить параболическую антенну (4).
9
Ключом SW 41 затянуть накидную гайку (1), момент затяжки
макс. 50 Нм.
10 Ключом SW 36 затянуть контргайку (2), момент затяжки
макс. 40 Нм.
Примечание:
У исполнения VEGAPULS 62 со входом для подключения
воздушной продувки отверстия в антенне и в присоединении
должны совпадать, что обеспечивает достаточный проход для
воздуха. (Воздух через эти отверстия направляется на фидерную
систему. Обдув всей параболической антенны не предусматри-
вается).
1
2
3
4

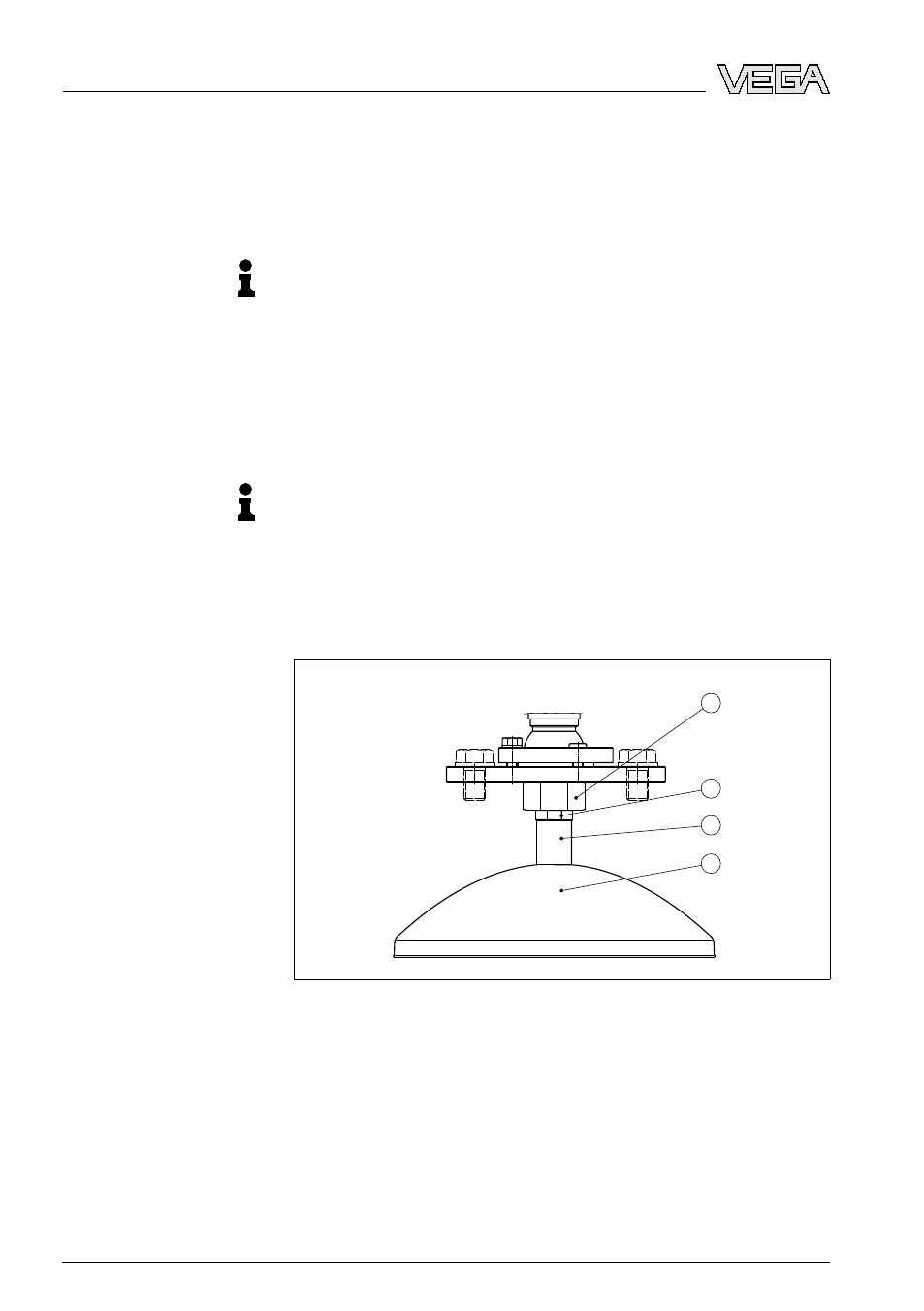

Рис. 6: Демонтаж параболической антенны
1
Накидная гайка
2
Контргайка
3
Соединительная деталь
4
Параболическая антенна
