1
2
3
4

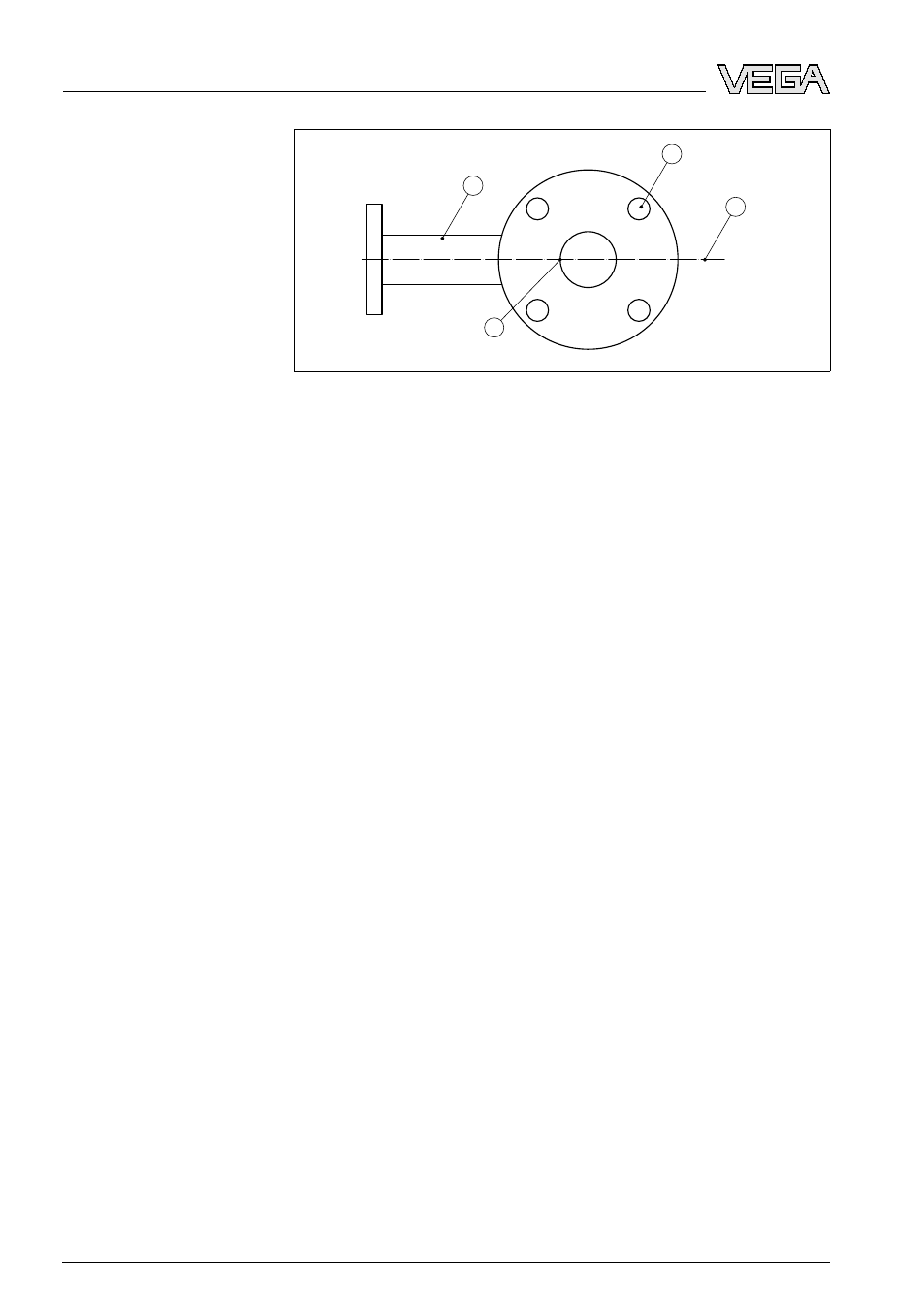

Рис. 17: Плоскость поляризации для фланцевого исполнения (вид сверху
на датчик и опускную трубу, корпус датчика поэтому не показан)
1 Положение плоскости поляризации
2 Отверстие во фланце
3 Верхний соединительный патрубок
4 Метка поляризации
В примере ниже даются вводные рекомендации по применению
для измерения расхода. Необходимые для проектирования
данные можно получить у изготовителя лотка и из специальной
литературы.
Измерительная перегородка с прямоугольным водосливом
Необходимо соблюдать следущие основные условия:
l Установка датчика на стороне верхнего бьефа
l Установка по центру лотка и вертикально по отношению к
верхней поверхности жидкости
l Расстояние до диафрагмы лотка
l Расстояние от отверстия диафрагмы до земли
l Минимальное расстояние от отверстия диафрагмы до ниж-
него бьефа
l Минимальное расстояние от датчика до максимального
подъема уровня
Измерение расхода
24 VEGAPULS 62 • Foundation Fieldbus
4 Монтаж
