Примечание:
VEGAPULS
62 со входом для подключения воздушной продувки
антенны или с удлинением антенны имеет насечку на основании
антенны. Эта насечка должна совпадать с меткой на шести-
граннике присоединения (эта метка указывает положение пло-
скости поляризации радарного сигнала).
3
4
1
2

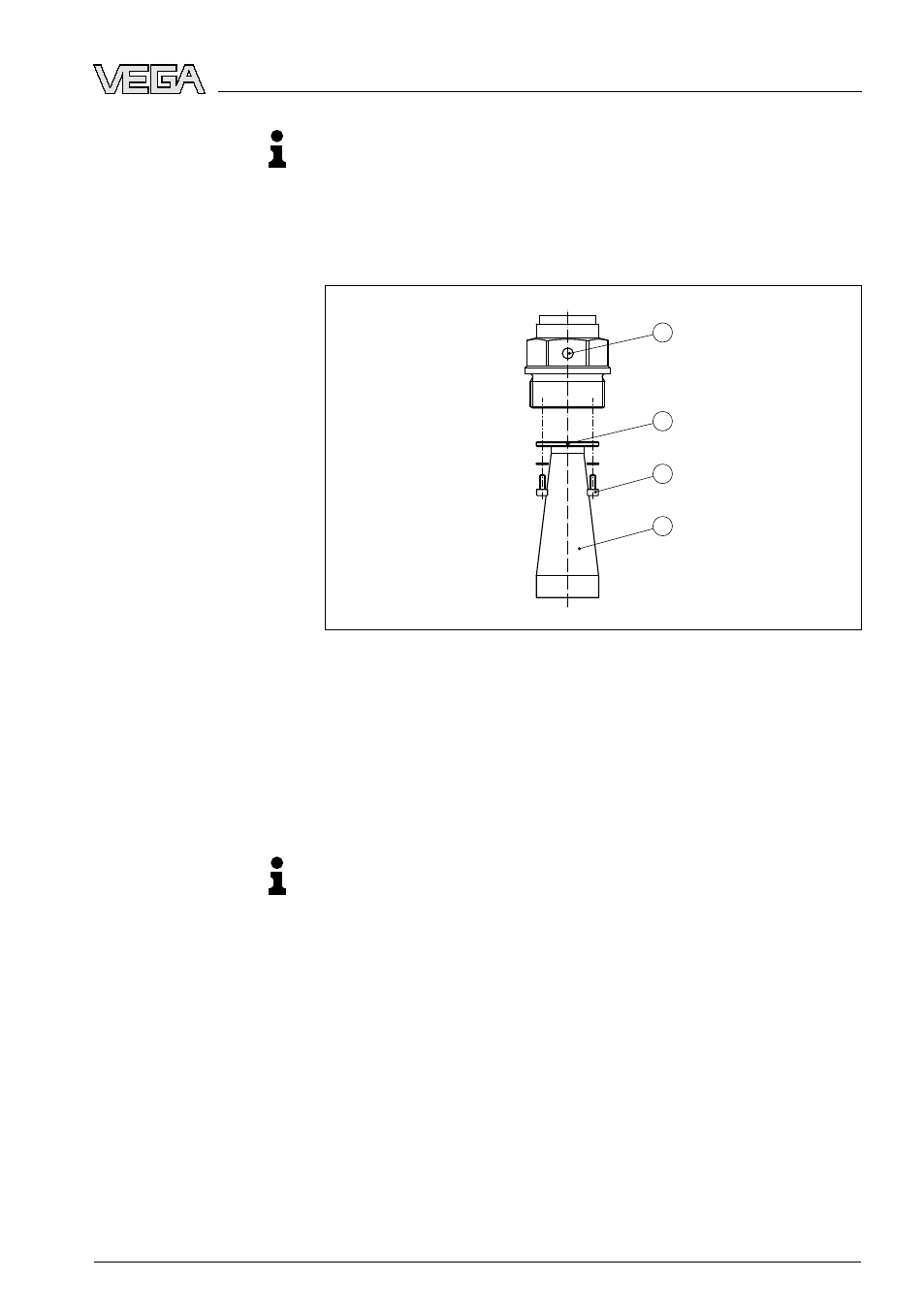

Рис. 5: Демонтаж рупорной антенны
1 Метка
2 Насечка
3 Винты на основании антенны
4 Антенна
4.3 Подготовка к монтажу - параболическая
антенна
Информация:
Данные указания действительны только для специального
исполнения!
VEGAPULS 62 может иметь исполнение с антенной, диаметр
которой больше диаметра присоединения (резьбы, фланца).
Поэтому перед монтажом прибора антенну необходимо снять с
фланца, для чего выполнить следующее:
1 VEGAPULS 62 с фланцем закрепить, например, в тисках.
2 Гаечным ключом SW 22 зафиксировать соединительную
деталь (3).
3 Ключом SW 36 полностью отвернуть контргайку (2) в
направлении антенны.
4 Ключом SW 41 полностью отвернуть накидную гайку (1) в
направлении антенны.
VEGAPULS 62 • Foundation Fieldbus 15
4 Монтаж
