VEGA VEGAPULS 62 (≥ 2.0.0 - ≤ 3.8) Foundation Fieldbus - Инструкция (Страница 26)

2
3 ... 4 x h
max
90°
h
max
d
1 B

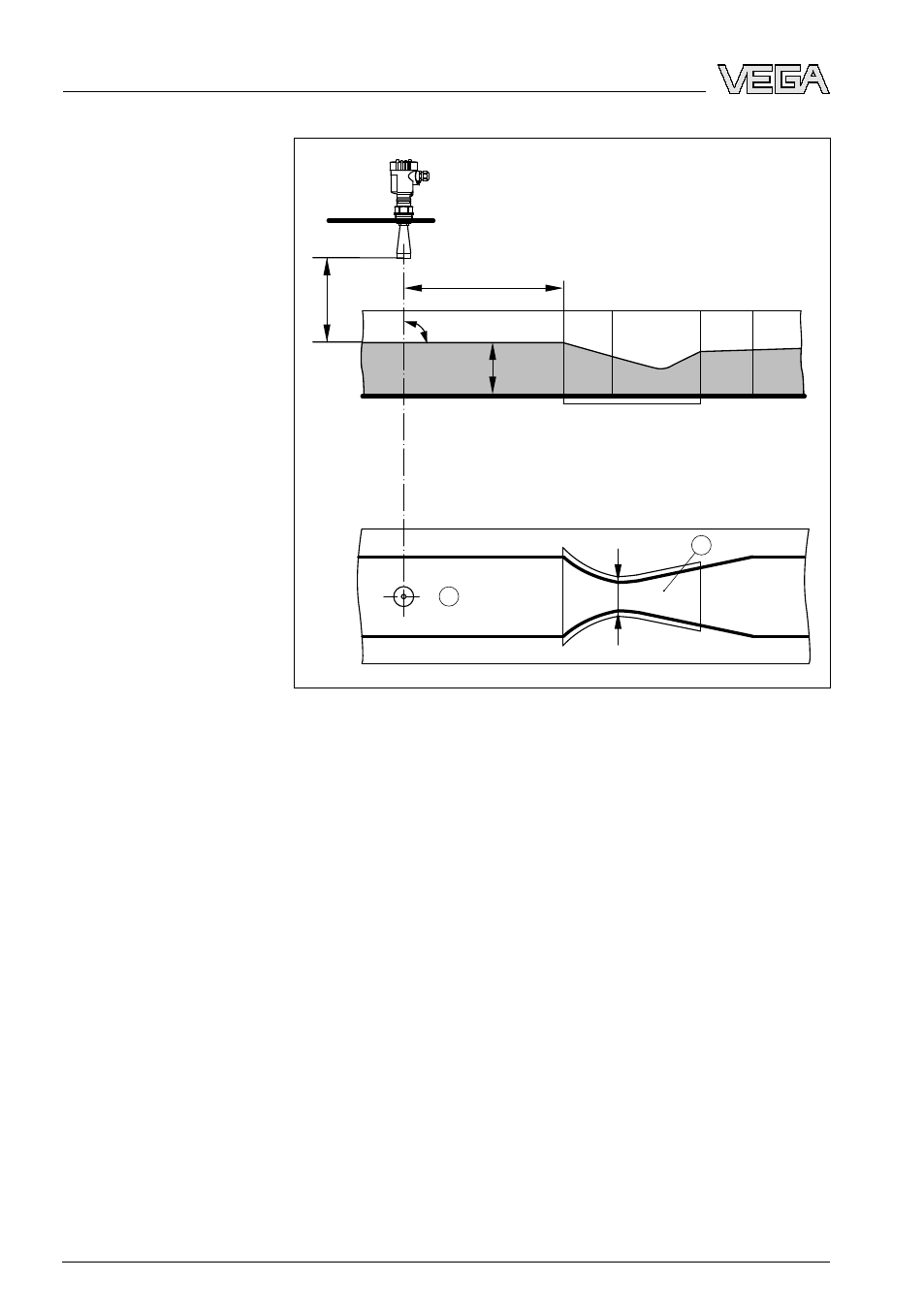

Рис. 19: Измерение расхода с лотком Хафаги-Вентури: d = минимальное
расстояние от датчика; hmax. = максимальное заполнение лотка; B =
наибольшее сужение лотка
1 Положение датчика
2 Лоток Вентури
Необходимо соблюдать следущие основные условия:
l Установка датчика в защищенной зоне
l Установка вертикально к верхней поверхности жидкости
Измерение уровня во-
ды
26 VEGAPULS 62 • Foundation Fieldbus
4 Монтаж
28450
-RU
-090417
