I2C
Display
1
1 2 5 6 7 8

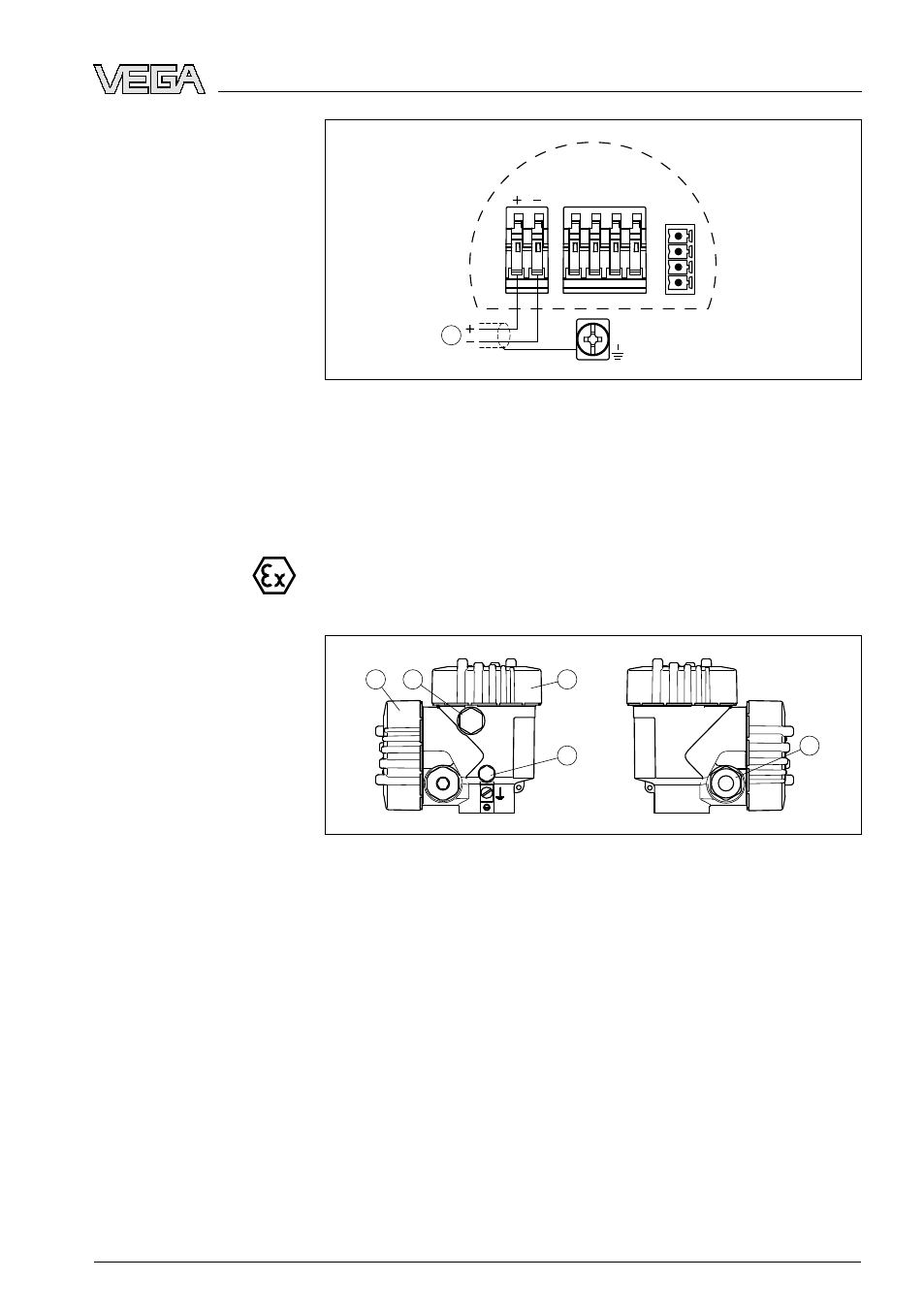

Рис. 23: Схема подключения (однокамерный корпус)
1 Питание/Выход сигнала
5.4 Схема подключения (двухкамерный
корпус)
Рисунки и схемы ниже действительны для приборов без взрыво-
защиты, а также для приборов в искробезопасном исполнении
(Ex ia).
1 2 3
4
5
Рис. 24: Двухкамерный корпус
1 Крышка отсека подключения
2 Заглушка или разъем M12 x 1 для VEGADIS 61 (вариант)
3 Крышка отсека электроники
4 Фильтр для компенсации давления
5 Кабельный ввод
Схема подключения
Обзор корпусов
VEGAPULS 62 • Profibus PA 31
5 Подключение к источнику питания
