3 ... 4 h
max
≥ 50 mm
90°
2 3
1
h max
d min
≥ 2 mm x h
max
90°
4

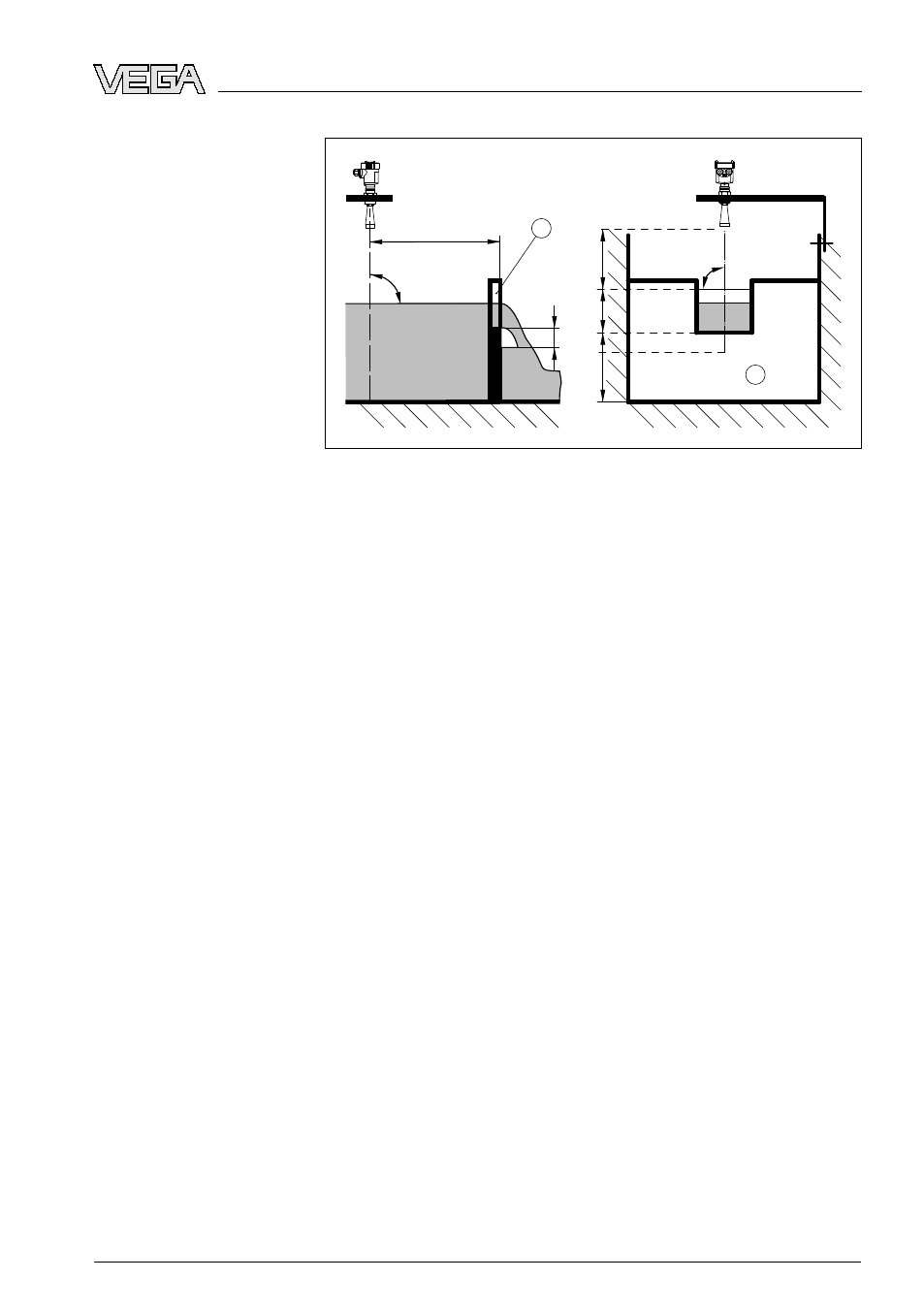

Рис. 18: Измерение расхода с прямоугольным лотком: d = минимальное
расстояние от датчика; hmax. = максимальное заполнение прямоугольного
лотка
1 Диафрагма лотка (вид сбоку)
2 Верхний бьеф
3 Нижний бьеф
4 Диафрагма лотка (вид со стороны нижнего бьефа)
Лоток Хафаги-Вентури
Необходимо соблюдать следущие основные условия:
l Установка датчика на стороне водоприема
l Установка по центру лотка и вертикально по отношению к
верхней поверхности жидкости
l Расстояние до лотка Вентури
l Минимальное расстояние от датчика до максимального
подъема уровня
VEGAPULS 62 • Profibus PA 25
4 Монтаж
28445
-
RU
-090417
