2
3 ... 4 x h
max
90°
h
max
d
1
B

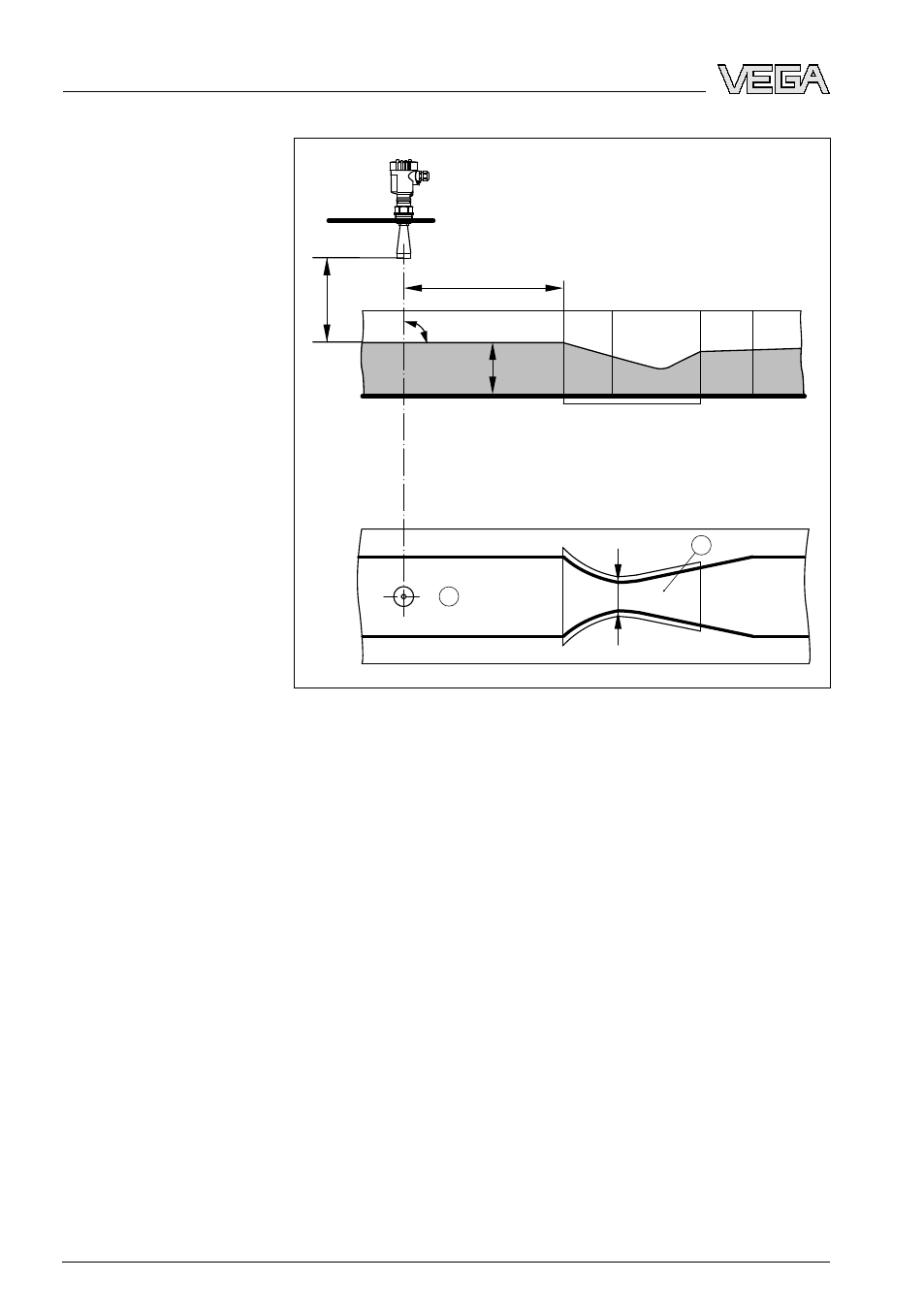

Рис. 19: Измерение расхода с лотком Хафаги-Вентури: d = минимальное
расстояние от датчика; hmax. = максимальное заполнение лотка; B =
наибольшее сужение лотка
1
Положение датчика
2
Лоток Вентури
Необходимо соблюдать следущие основные условия:
l
Установка датчика в защищенной зоне
l
Установка вертикально к верхней поверхности жидкости
Измерение уровня во-
ды
26
VEGAPULS
62 • Profibus PA
4 Монтаж
28445
-RU
-090417
