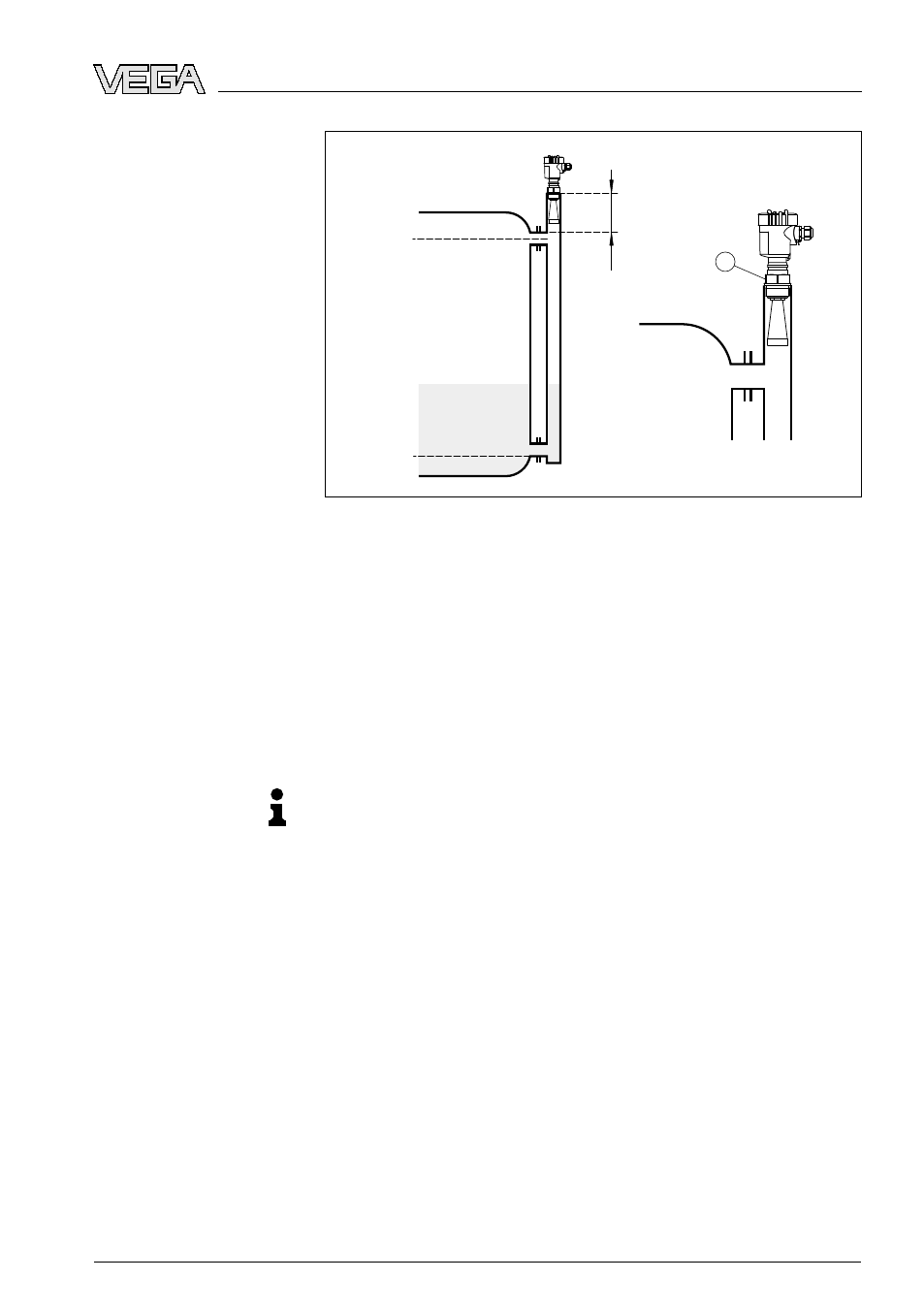

Рис. 16: VEGAPULS 62 в выносной трубе. Метка поляризации на
присоединении должна лежать в одной плоскости с отверстиями в трубе
или присоединительными отверстиями в трубе.
1 Метка направления поляризации
При монтаже уровнемера VEGAPULS 62 на выносной трубе,
расстояние от датчика до верхнего соединительного патрубка
трубы должно быть не менее 300 мм (11.81 in). При значительной
шероховатости внутренней поверхности выносной трубы реко-
мендуется использовать трубу, вставленную в выносную трубу
(
трубу в трубе), либо применить датчик со встроенной опускной
трубой.
Информация:
У VEGAPULS 62 во фланцевом исполнении плоскость поляриза-
ции находится всегда посередине между двумя отверстиями во
фланце.
