9 Приложение
VEGASWING 63 • - NAMUR
29231-R
U-130104
Корпус со степенью защиты IP 66/IP 68 (1 bar)
117 mm (4.61"
)
~ 103 mm
(4.06")
ø 77 mm
(3.03")
11
6 mm (4.57"
)
~ 150 mm (5.91")
ø 84 mm (3.31")
M20x1,5
1
M20x1,5 M20x1,5
2

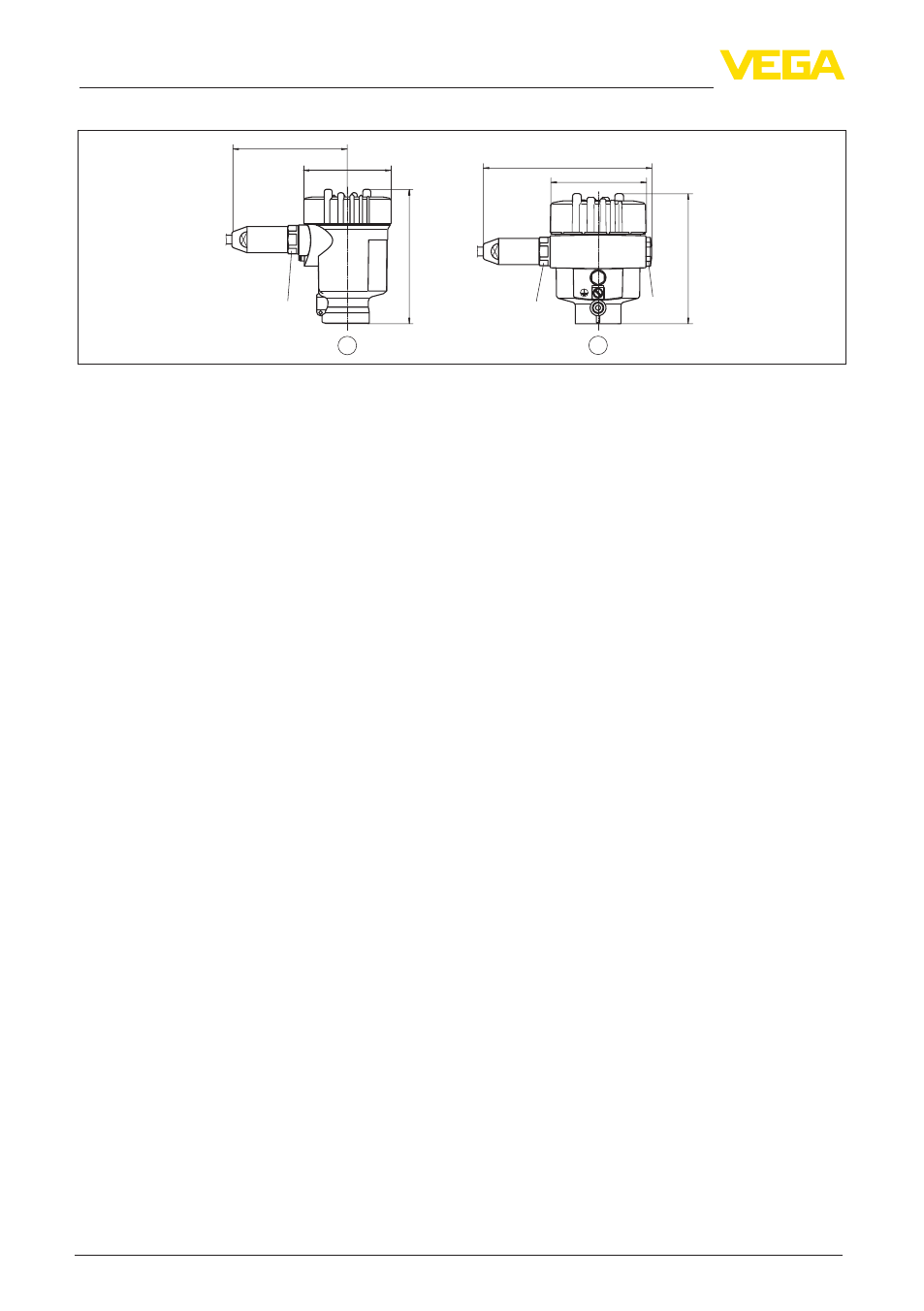

Рис. 31: Исполнения корпуса со степенью защиты IP 66/IP 68 (1 bar)
1 Корпус из нержавеющей стали (точное литье)
2 Алюминиевый корпус
