5 Подключение к источнику питания
VEGASWING 63 • - NAMUR
29231-R
U-130104
N
NAMUR
(IEC 60947-5-6)
max.
min.
Simul.
+ -
0,5 g / cm3
0,7 g / cm3
3
6
5
7
1
2
4

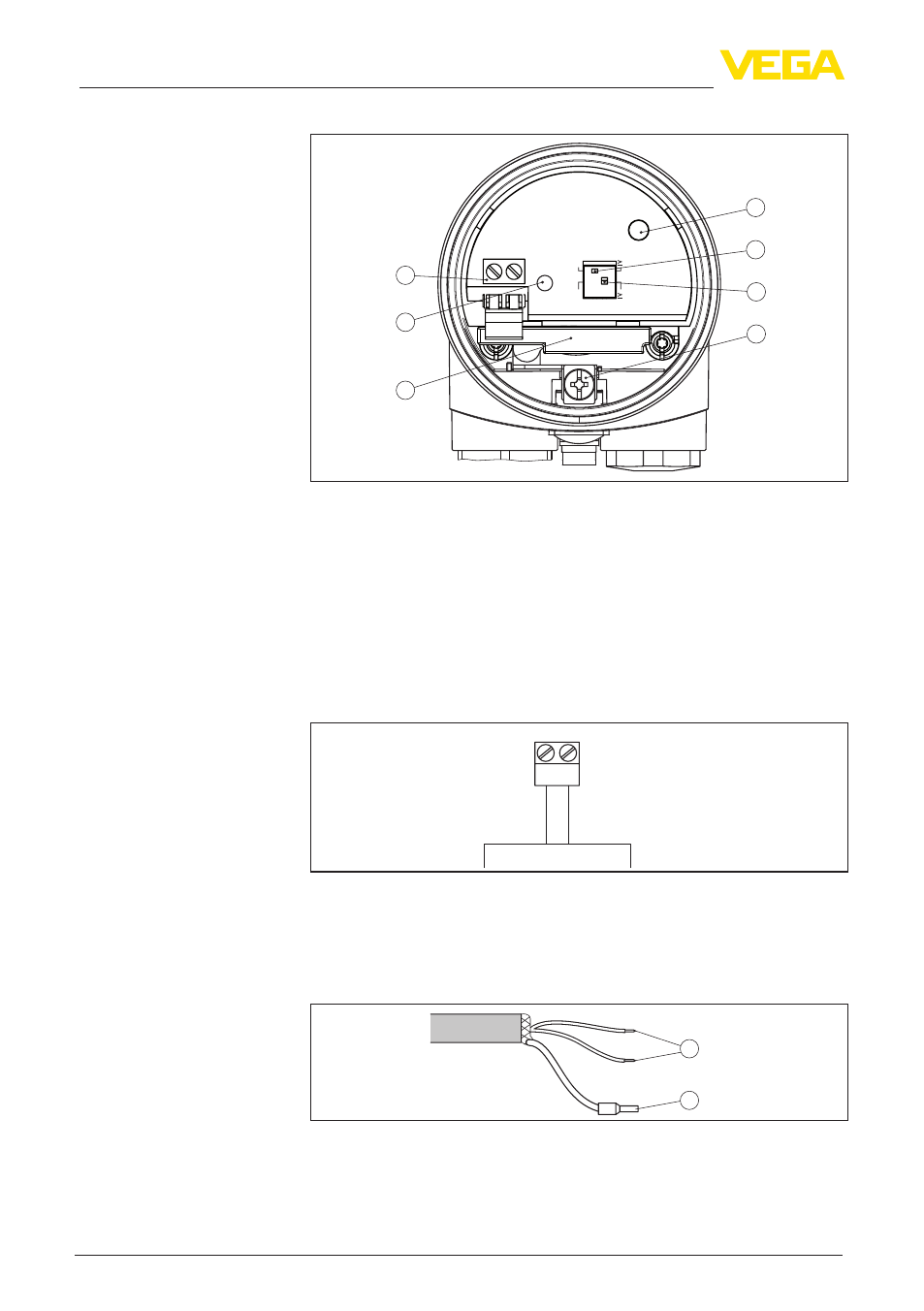

Рис. 11: Отсек электроники и подключения (однокамерный корпус)
1 Индикатор состояния
2 DIL-переключатель для обращения характеристики
3 DIL-переключатель установки чувствительности
4 Клемма заземления
5 Фильтр электромагнитной совместимости
6 Кнопка моделирования
7 Соединительные клеммы
Для подключения к разделительному усилителю соотв. NAMUR
(IEC 60947-5-6, EN 50227). См. п. "Технические данные".
1 2
+
+
-
-
Рис. 12: Схема подключения (однокамерный корпус)
5.4 Схема подключения - исполнение IP 66/
IP 68, 1 bar
1
2
Рис. 13: Назначение проводов соединительного кабеля
1 Коричневый (+) и голубой (-): к источнику питания или системе форми-
рования сигнала
2 Экранирование
Отсек электроники и
подключения
Схема подключения
Назначение прово-
дов соединительного
кабеля
