6 Начальная установка
VEGASWING 63 • - NAMUR
29231-R
U-130104
6 Начальная установка
6.1 Общее
Цифры в скобках соответствуют цифровым обозначениям на
следующих рисунках.
Состояние переключения электроники в пластиковом корпусе
можно контролировать при закрытой крышке по световому
индикатору. Заводская установка соответствует плотности
продукта > 0,7 г/см³ ((0.025 lbs/in³) . Для продуктов с меньшей
плотностью переключатель следует установить на > 0,5 г/см³
(0.018 lbs/in³).
На блоке электроники находятся следующие индикаторы и
переключатели:
•
Индикатор состояния (1)
•
DIL-переключатель обращения характеристики - min./max. (2)
•
DIL-переключатель установки чувствительности (3)
•
Кнопка моделирования (4)
Примечание:
Вибрирующую вилку VEGASWING 63 можно проверять только
путем ее погружения в жидкость. Нельзя проверять работу
VEGASWING 63 рукой. В противном случае датчик может быть
поврежден.
6.2 Элементы настройки
1
5
2
3
4

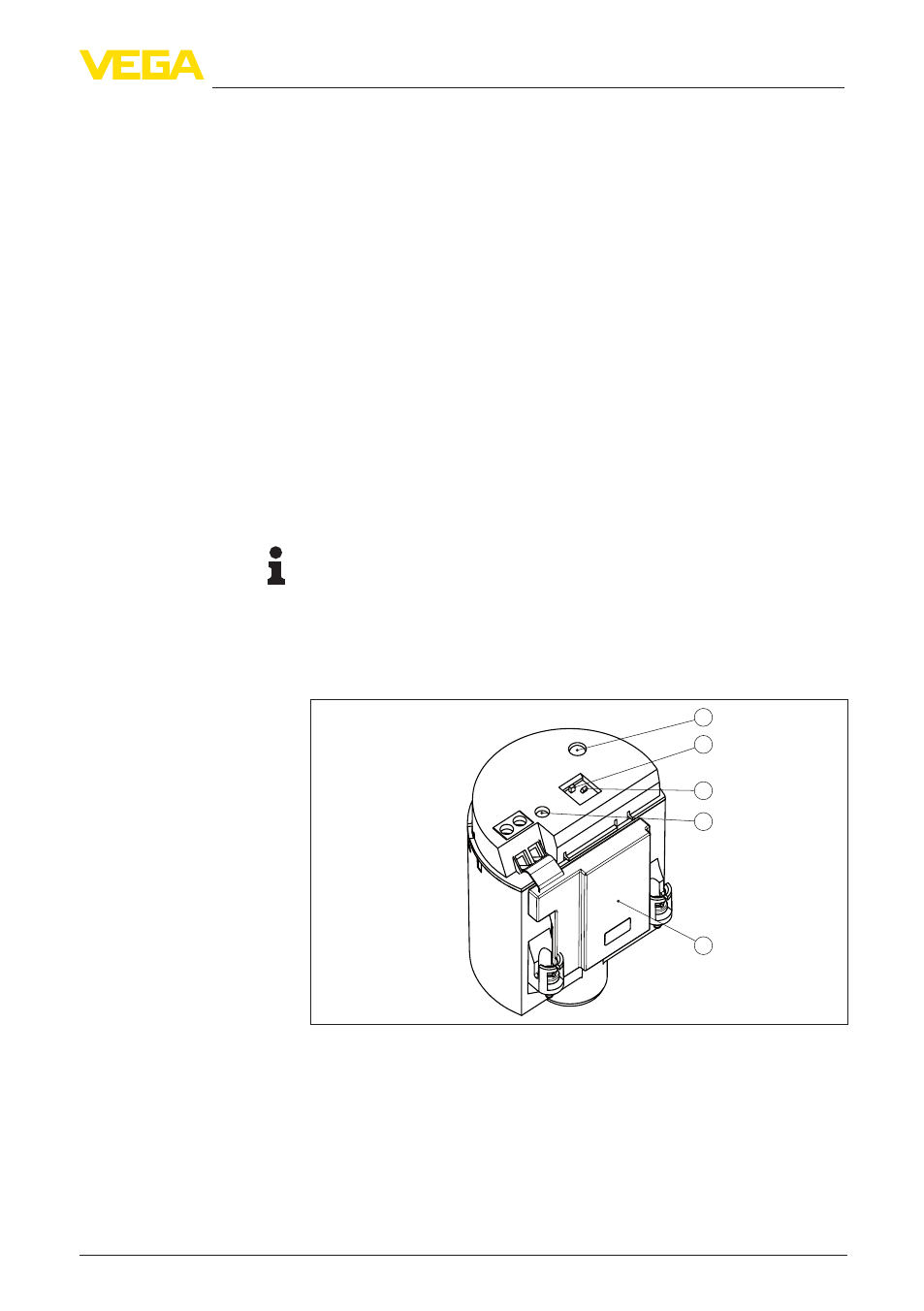

Рис. 14: Блок электроники SWE60N - выход NAMUR
1 Индикатор состояния (светодиод)
2 DIL-переключатель для обращения характеристики
3 DIL-переключатель установки чувствительности
4 Кнопка моделирования
5 Фильтр электромагнитной совместимости
Одноцветный световой индикатор состояния переключения
•
Красный = High current ≥ 2,6 mA
Назначение/конфигу-
рация
Индикатор состояния
(1)
