9 приложение – Инструкция по эксплуатации VEGA VEGASWING 63 - NAMUR
Страница 31
31
9 Приложение
VEGASWING 63 • - NAMUR
29231-R
U-130104
200 °C
(392 °F)
250 °C
(482 °F)
-50 °C
(-58 °F)
-40 °C
(-40 °F)
0 °C
(32 °F)
40 °C
(104 °F)
70 °C
(158 °F)
50 °C
(122 °F)
100 °C
(212 °F)
150 °C
(302 °F)
1
2
3

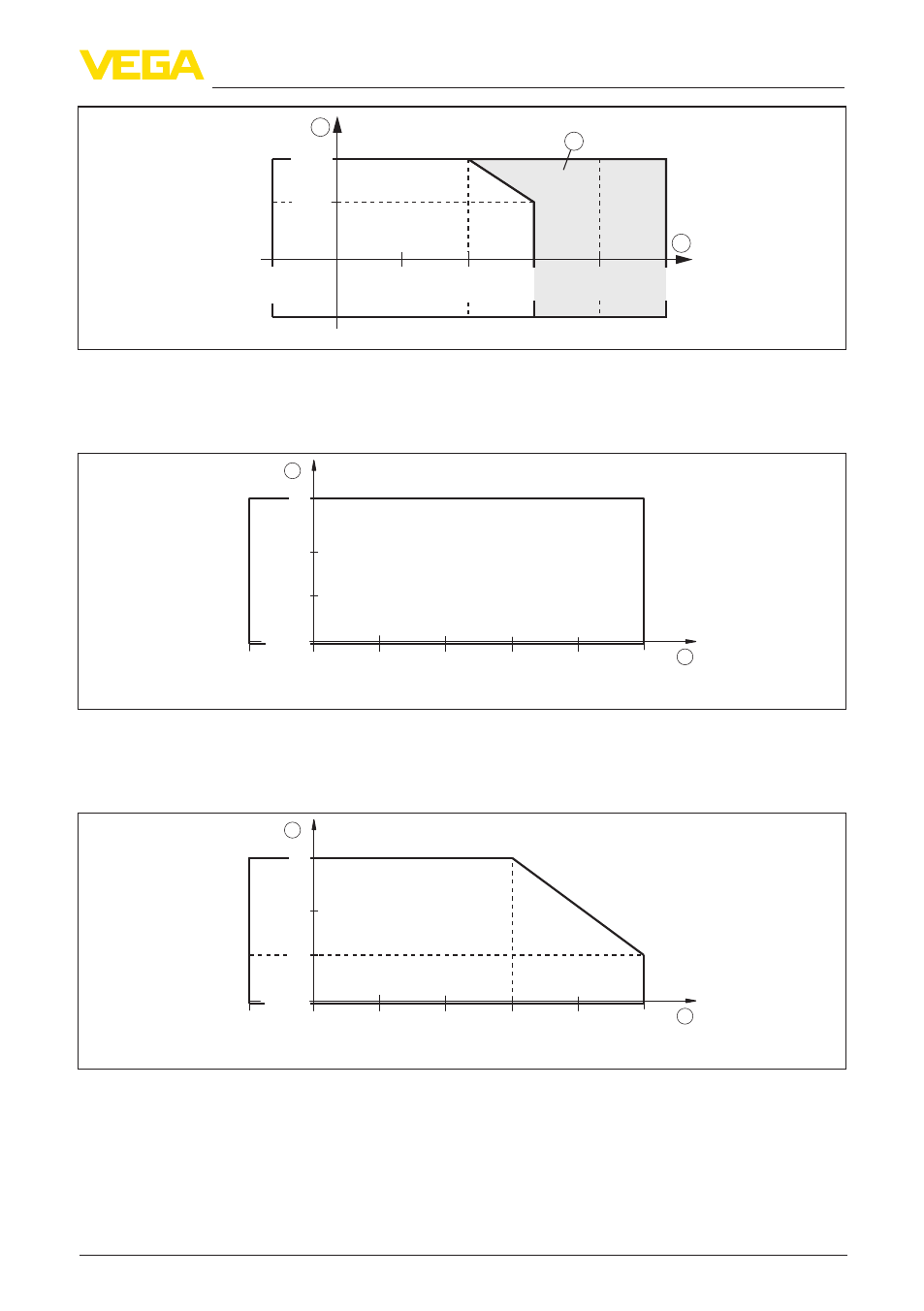

Рис. 27: Температура окружающей среды - Температура процесса
1 Температура процесса, °C (°F)
2 Температура окружающей среды, °C (°F)
3 Температурная зона с температурной вставкой
1
2
-50 °C
(-58 °F)
0 °C
(32 °F)
50 °C
(122 °F)
100 °C
(212 °F)
150 °C
(302 °F)
200 °C
(392 °F)
250 °C
(482 °F)
20
(290)
-1 (-14,5)
40
(580)
64
(928)
Рис. 28: Температура процесса - давление процесса при установке переключателя 0,7 г/см³ (переключа-
тель чувствительности)
1 Давление процесса, bar (psig)
2 Температура процесса, °C (°F)
1
2
-50 °C
(-58 °F)
0 °C
(32 °F)
50 °C
(122 °F)
100 °C
(212 °F)
150 °C
(302 °F)
200 °C
(392 °F)
250 °C
(482 °F)
20
(290)
-1 (-14,5)
40
(580)
64
(928)
Рис. 29: Температура процесса - давление процесса при установке переключателя 0,5 г/см³ (переключа-
тель чувствительности)
1 Давление процесса, bar (psig)
2 Температура процесса, °C (°F)
Динамическая вязкость
0,1 … 10000 мПа сек (при плотности 1)
Скорость течения
max. 6 м/с (при вязкости 10000 мПа с)
